Формы для кабелей холодной усадки

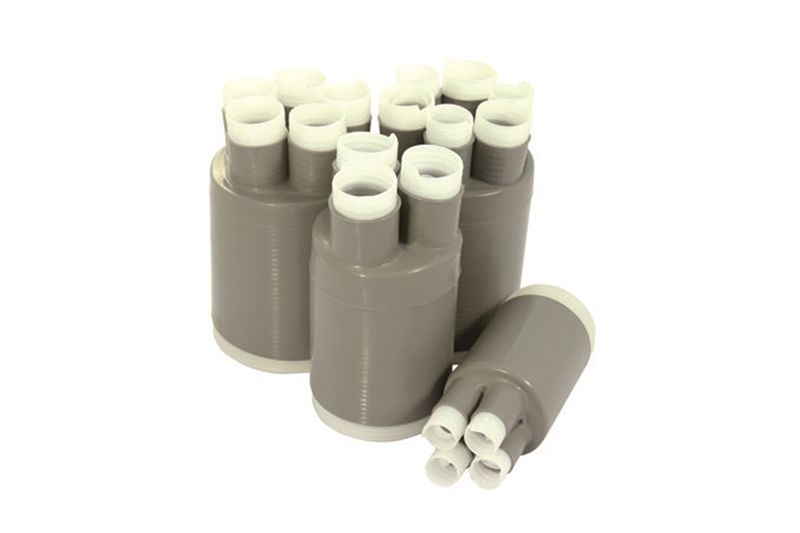

Холодноусаживаемая перчатка
Формы для кабелей холодной усадки создают экологическую оболочку для фаз кабеля и общей оболочки кабеля. Формы расширяются и устанавливаются на съемные внутренние несущие пластиковые сердечники. При монтаже сердечники снимаются, и резиновый сапожок сжимается до заранее определенного диаметра.
Скачать
Особенности
- Отличная герметизация от экстремальных погодных условий, кислот и щелочей;
- Доступны несколько типов для подключения от 2 до 6 жил;
Технические характеристики
Материал
| Элемент | Единица | Типичное значение | Стандарт |
| Номинальный цвет | - | Крей | - |
| Твердость | Shore А | 42 | GB/T531 |
| Предел прочности | МПа | 7.2 | GB/T528 |
| Относительное крепление при разрыве | ％ | 605,6 | GB/T528 |
| Прочность на разрыв | кН/м | 31,2 | GB/T529 |
| Объемное сопротивление | Ом.мм | ≥2× | GB/T1692-1992 |
Примечание: технические данные, основанные на тестах образцов.
Размеры
| Спец. | ID до усадки (мм) | ID после усадки (мм) | |||
| Палец ØF | ØС кузова | Палец ØF | ØF корпуса | ||
2-ядра | WCSF 2-1(1#) | Ø20±2 | Ø47±2 | Ø7 mm | Ø14 mm |
| WCSF 2-2(2#) | Ø25±2 | Ø65±2 | Ø9 mm | Ø19 mm | |
| WCSF 2-3(3#) | Ø32±2 | Ø80±2 | Ø12 mm | Ø25 mm | |
| WCSF 2-4(4#) | Ø47±2 | Ø110±2 | Ø17 mm | Ø35 mm | |
3-ядра | WCSF 3-(-1)(-1#) | Ø20±2 | Ø56±2 | Ø9 mm | Ø19 mm |
| WCSF 3-(-2)-(2#) | Ø25±2 | Ø65±2 | Ø10 mm | Ø23 mm | |
| WCSF 3-1(1#) | Ø32±2 | Ø80±2 | Ø15 mm | Ø37 mm | |
| WCSF 3-2(2#) | Ø35±2 | Ø88±2 | Ø17 0mm | Ø44 0mm | |
| WCSF 3-3(3#) | Ø40±2 | Ø104±2 | Ø20 mm | Ø51 mm | |
| WCSF 3-4(4#) | Ø47±2 | Ø120±2 | Ø24 mm | Ø60 mm | |
| WCSF 3-5(5#) | Ø60±2 | Ø140±2 | Ø28 mm | Ø73 mm | |
| WCSF 3-6(6#) | Ø65±2 | Ø150±2 | Ø30 mm | Ø75 mm | |
| WCSF 3-7(7#) | Ø70±2 | Ø165±2 | Ø30 mm | Ø75 mm | |
4-ядра | WCSF 4-1(1#) | Ø20±2 | Ø60±2 | Ø7 mm | Ø21 mm |
| WCSF 4-2(2#) | Ø25±2 | Ø70±2 | Ø9 mm | Ø29 mm | |
| WCSF 4-3(3#) | Ø32±2 | Ø88±2 | Ø11 0mm | Ø41 mm | |
| WCSF 4-4(4#) | Ø47±2 | Ø120±2 | Ø16 0mm | Ø46 mm | |
5-ядер | WCSF 5-1(1#) | Ø20±2 | Ø70±2 | Ø7 mm | Ø27 mm |
| WCSF 5-2(2#) | Ø25±2 | Ø88±2 | Ø9 mm | Ø37 mm | |
| WCSF 5-3(3#) | Ø35±2 | Ø110±2 | Ø12 mm | Ø48 mm | |
| WCSF 5-4(4#) | Ø40±2 | Ø120±2 | Ø13 mm | Ø49 mm | |
6-ядер | WCSF 6-1(1#) | Ø32±2 | Ø104±3 | Ø10 mm | Ø39 mm |
| WCSF 6S-0(1#) | Палец 1 Ø28±2 | Ø104±3 | Ø10 mm | Ø39 mm | |
| Палец 2 Ø35±2 | |||||

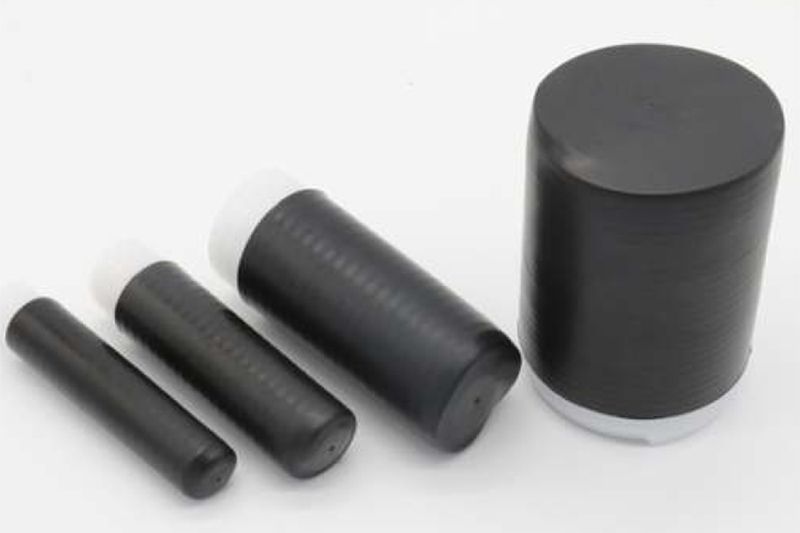

Холодноусаживаемая концевая муфта
Используется для защиты концов кабеля. Изготовливается из EPDM-резины, расширяется и монтируется на съёмных внутренних опорных пластиковых стержнях на заводах. Во время установки вам просто нужно удалить поддерживающий материал, после чего муфта усядется.
Скачать
Особенности
- Отличная герметизация, блестящая сила зажима;
- Выдающаяся вероятность возникновения воды, экстремальных погодных условий, кислот и щелочей;
Технические характеристики
Материал
| Свойство | Единица | Типичное значение | Стандартные испытания |
| Твердость | Shore А | 43 | ASTM D 2240 |
| Предел прочности | МПа | 9 | ASTM D 412 |
| Относительное крепление при разрыве | ％ | 600 | ASTM D 412 |
| Прочность на разрыв | кН/м | 30 | ASTM D 624 |
| Объемное сопротивление | Ом.мм | ≥1× | IEC 60093 |
Примечание: технические данные, основанные на тестах образцов.
Размеры
| Товар не. | Внутренний диаметр посадки (±2) (мм) | ID после полного восстановления (макс.) (мм) | Диапазон применения (мм) | Длина после полного восстановления (±5) (мм) |
WCSEC-1 | Ø20 | Ø12 | Ø13- Ø15 | 100 |
WCSEC-2 | Ø28 | Ø16 | Ø18- Ø23 | 100 |
WCSEC-3 | Ø47/Ø56 | Ø23 | Ø25- Ø38/Ø25- Ø48 | 100 |
WCSEC-4 | Ø80 | Ø46 | Ø48- Ø70 | 100 |
Компания Woer Electric уже 20 лет занимается разработкой, производством и продажей аксессуаров для силовых кабелей и термоусаживаемых трубок. Мы можем изготовить на заказ термо- и холодноусаживаемые аксессуары в соответствии с вашими уникальными требованиями к заделке и соединению кабелей. Наш ассортимент термоусаживаемых трубок включает в себя комплекты для соединения кабелей, термоусадочные кабельные соединения, формы для холодной усадки, комплекты для оконцевания в термоусадке и многие другие виды аксессуаров для телекоммуникационных кабелей и силовых кабельных трубок. Выбор подходящих кабельных аксессуаров среди множества предлагаемых на рынке является непростой задачей. Наша команда экспертов по кабельным аксессуарам будет рада помочь, если вам нужна помощь в поиске подходящих кабельных аксессуаров для ваших типов кабелей.
