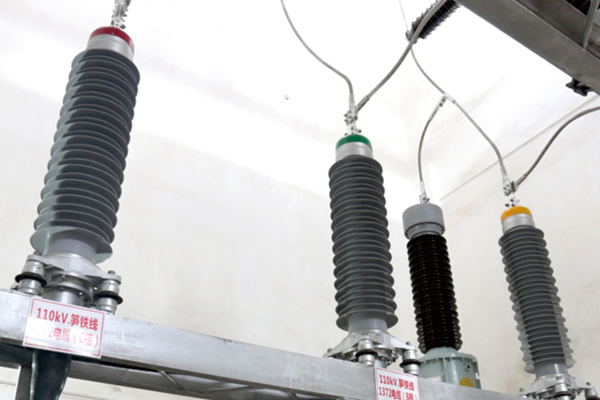

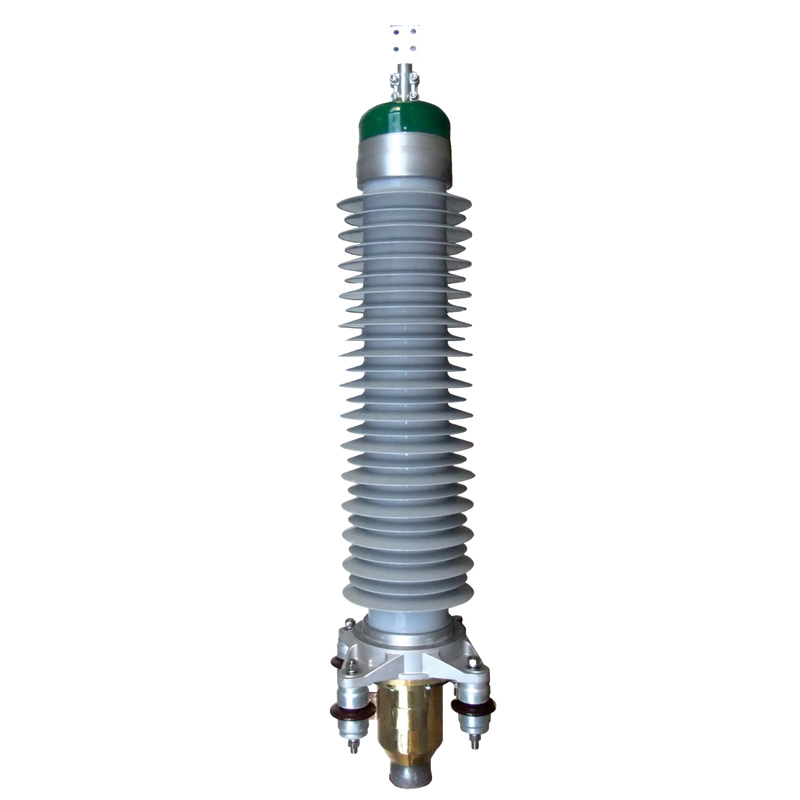

Композитная кабельная муфта для наружного применения, 72.5кВ-252кВ

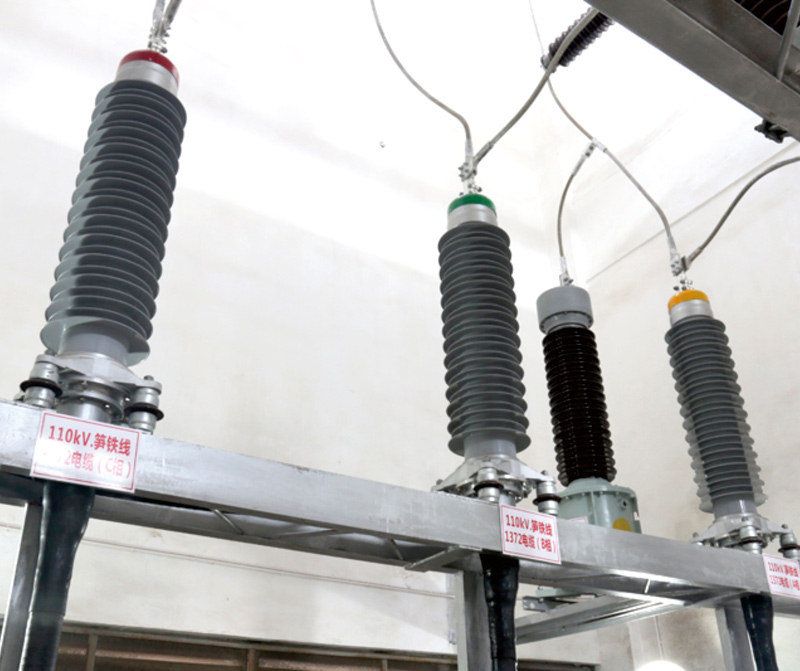

Область применения
- Модель: WYJZWFY4
- Подходит для использования вне помещений с классом загрязнения IV
- Номинальное напряжение: 72.5кВ (применимо для120-1600мм²)
126кВ (применимо для240-1600мм²)
145кВ (применимо для240-1600мм²)
252кВ (применимо для400-2500мм²)
Скачать
Общие сведения
- Конус напряжения в кабельной муфте изготовлен из импортного EPDM путем литья под давлением резины и удерживается на месте пружинным конусом для решения проблем, вызванных релаксацией, вызванной старением; покрытие натяжного конуса изолирует конус от изолирующего наполнителя, обеспечивая хороший контакт между нагрузочным конусом и наружным полупроводящим слоем кабеля. Это гарантирует долговременную и стабильную работу кабельной заделки;
- Концевая заделка кабеля выполнена из многослойной герметизирующей структуры, что исключает просачивание воды и утечку масла в процессе эксплуатации;
- Наружный изолятор кабельной заделки имеет дождевые навесы разного размера, что позволяет свести к минимуму возможность загрязнения и протечек;
- Наружный изолятор с навесами из силиконовой резины обладает свойствами защиты от ультрафиолетовых лучей, защиты от старения и защиты от взрыва, а вес составляет менее половины фарфорового наконечника;
- Стандарт испытаний IEC 60840, GB/T 11017, IEC 620607 и GB/T 18890;
Технические характеристики кабельного наконечника
| Макс. линейное напряжение | Номинальное сечение кабеля | Расстояние между проушинами C (мм) | Соединительное отверстие наконечникаQ (мм) | Ширина зажимной части кабельного наконечникаD (мм) | Длина зажимной части кабельного наконечника L (мм) |
| 72.5кВ | 120 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 | |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 126кВ-145кВ | 240 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 | |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 252кВ | 400 мм2-800 мм2 | 45 | 14 | 80 | 100 |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 2000 мм2-2500 мм2 | 50 | 18 | 125 | 140 |

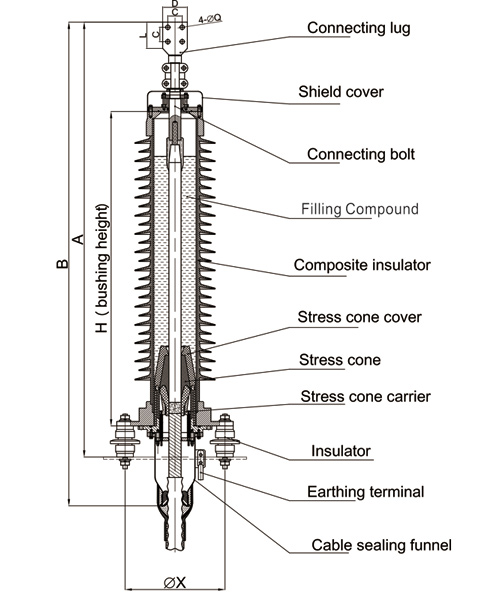

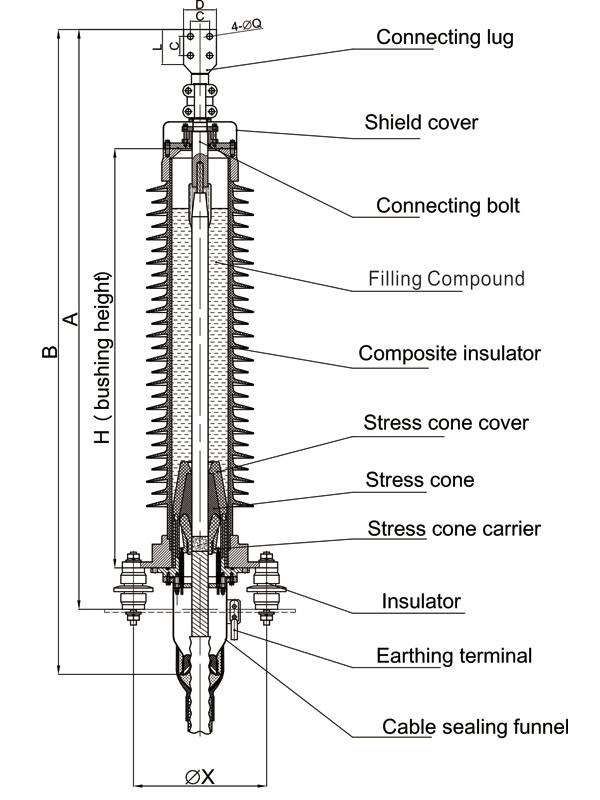

Размеры заделки кабеля
| Макс. линейное напряжение | H (мм) | А (мм) | B (мм) |
| 72.5кВ | 1100 | 1600 | 1820 |
| 126кВ | 1400 | 1900 | 2120 |
| 145кВ | 1580 | 2080 | 2300 |
| 252кВ | 2700 | 3210 | 3395 |

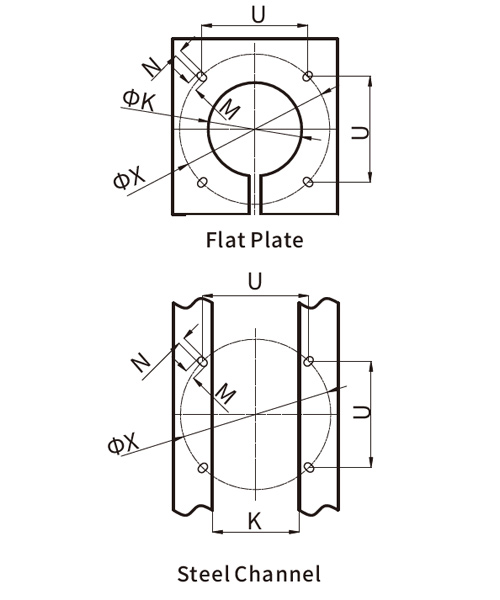

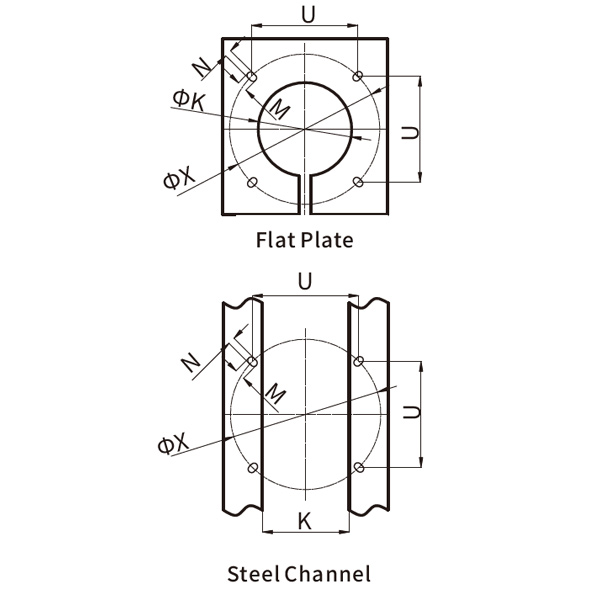

Монтажные размеры опорной пластины
| Макс. линейное напряжение | N (мм) | М (мм) | К (мм) | U (мм) | X (мм) |
| 72.5кВ-145кВ | 21 | 30 | 270 | 318 | 450 |
| 252кВ | 32 | 40 | 450 | 566 | 800 |
Обратите внимание при размещении заказа:
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
