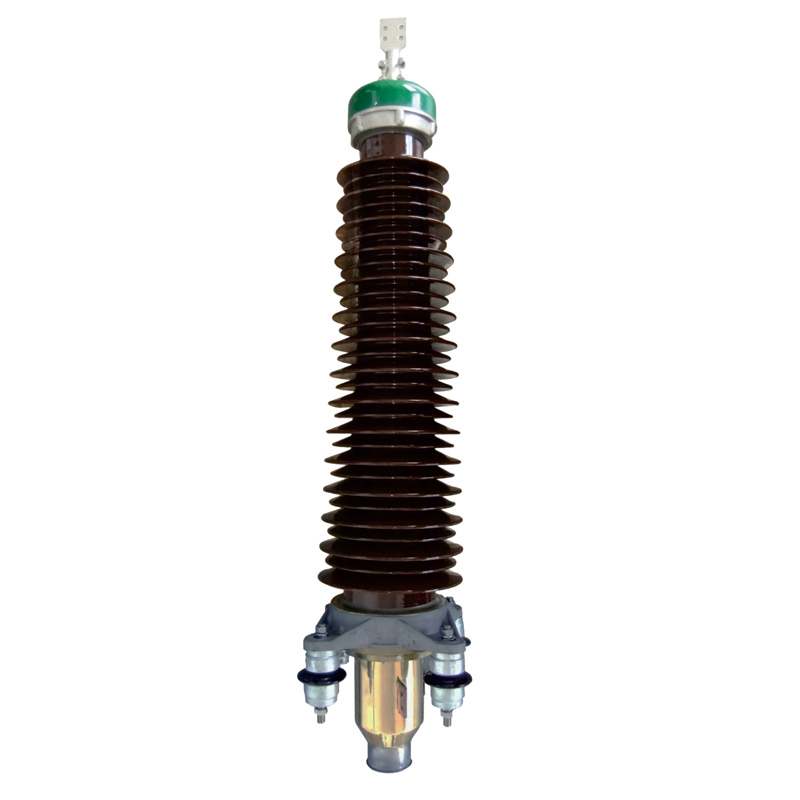

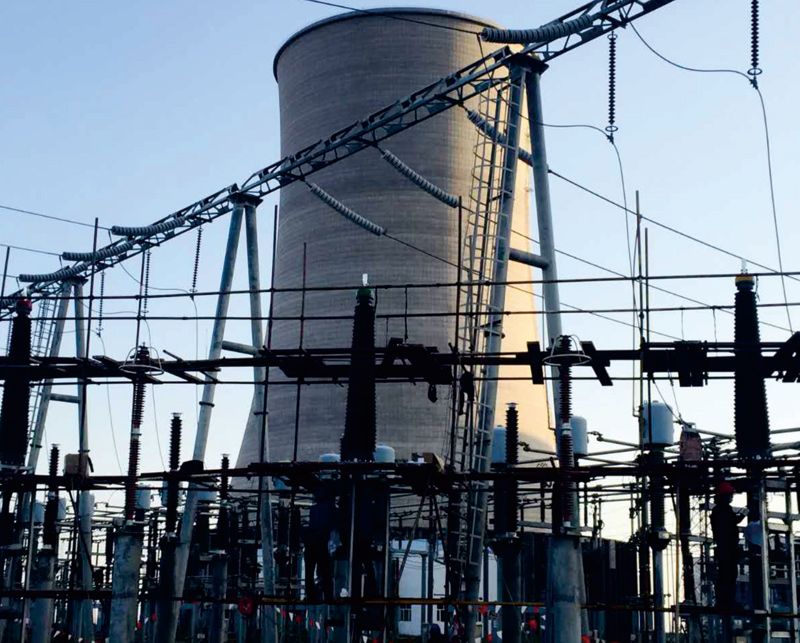

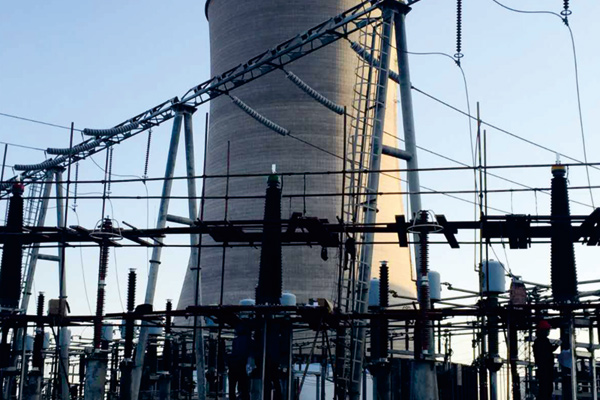

Фарфоровая концевая муфта внешней установки, 72.5kV-252kV
Область применения
- Модель: WYJZWY4
- Подходит для использования вне помещений с классом загрязнения IV
- Номинальное напряжение: 72.5кВ (применимо для120-1600мм²)
126кВ (применимо для240-1600мм²)
145кВ (применимо для240-1600мм²)
252кВ (применимо для400-2500мм²)
Скачать
Общие сведения
- Конус напряжения в кабельной муфте изготовлен из импортного EPDM путем литья под давлением резины и удерживается на месте пружинным конусом для решения проблем, вызванных релаксацией, вызванной старением; покрытие натяжного конуса изолирует конус от изолирующего наполнителя, обеспечивая хороший контакт между нагрузочным конусом и наружным полупроводящим слоем кабеля. Это гарантирует долгосрочную и стабильную работу терминации;
- Фарфоровый изолятор изготовлен из высокопрочных неорганических материалов, что обеспечивает устойчивость к погодным условиям, электрическому трекингу, электрохимической эрозии и проникновению воды;
- Концевая заделка кабеля выполнена из многослойной герметизирующей структуры, что исключает просачивание воды и утечку масла в процессе эксплуатации;
- Внешний изолятор концевой заделки имеет большие и малые дождевые навесы, которые помогают свести к минимуму возможность загрязнения и протечек;
- Стандарт испытаний IEC 620607 и GB/T 18890;
Технические характеристики
| Макс. линейное напряжение | Номинальное сечение кабеля | Расстояние между проушинами C (мм) | Соединительное отверстие наконечникаQ (мм) | Ширина зажимной части кабельного наконечника D (мм) | Длина зажимной части кабельного наконечника L (мм) |
| 72.5кВ | 120 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 | |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 126кВ-145кВ | 240 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 | |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 252кВ | 400 мм2-800 мм2 | 45 | 14 | 80 | 100 |
| 1000 мм2-1600 мм2 | 50 | 17 | 100 | 110 | |
| 2000 мм2-2500 мм2 | 50 | 18 | 125 | 140 |

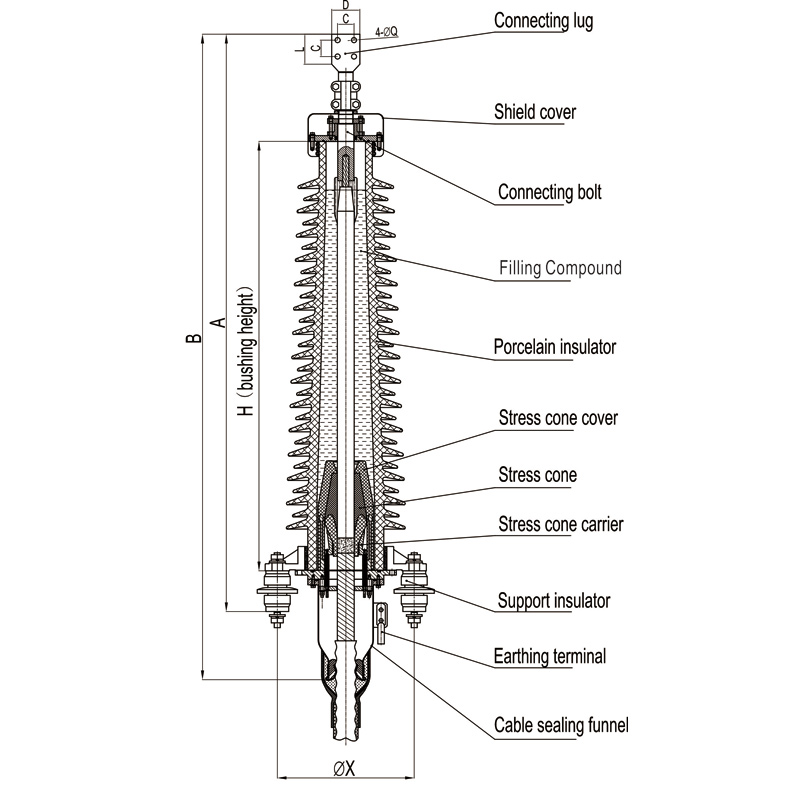

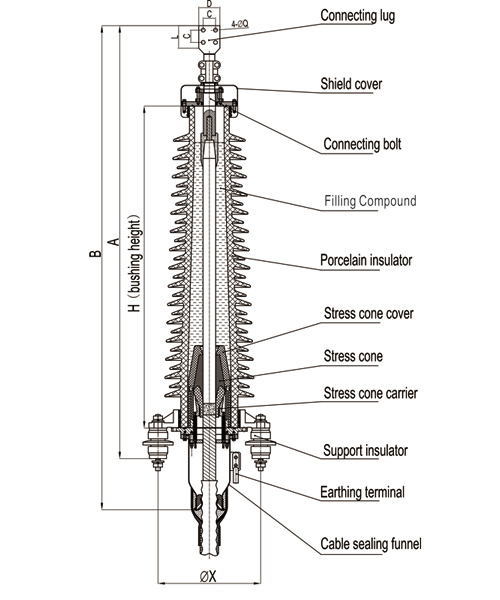

Размеры заделки кабеля
| Макс. линейное напряжение | H (мм) | А (мм) | B (мм) |
| 72.5кВ | 1050 | 1550 | 1770 |
| 126кВ | 1410 | 1910 | 2130 |
| 145кВ | 1570 | 2070 | 2290 |
| 252кВ | 2700 | 3210 | 3395 |

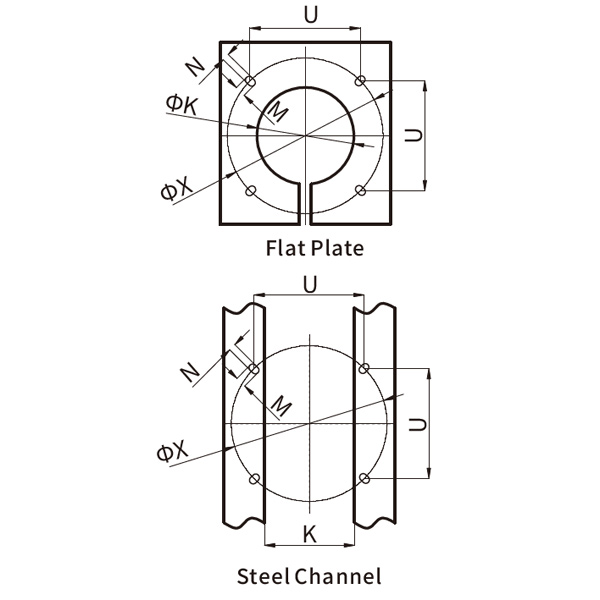

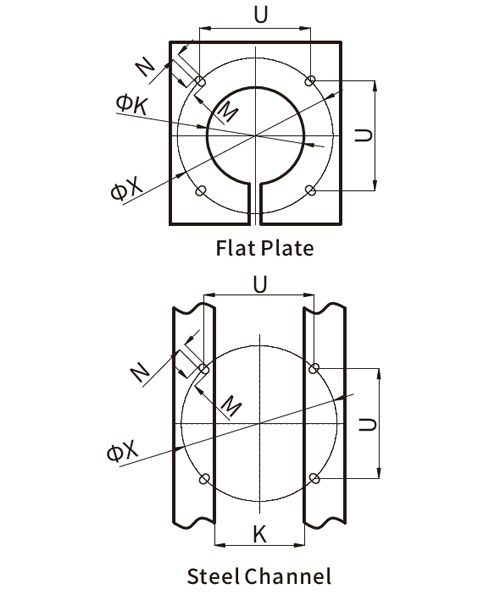

Монтажные размеры опорной пластины
| Макс. линейное напряжение | N (мм) | М (мм) | К (мм) | U (мм) | X (мм) |
| 72.5кВ-145кВ | 21 | 30 | 270 | 318 | 450 |
| 252кВ | 32 | 40 | 450 | 566 | 800 |
Обратите внимание при размещении заказа:
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
Компания Woer Electric уже 20 лет занимается разработкой, производством и продажей аксессуаров для силовых кабелей и термоусаживаемых трубок. Мы можем изготовить на заказ термо- и холодноусаживаемые аксессуары в соответствии с вашими уникальными требованиями к заделке и соединению кабелей. Наш ассортимент термоусаживаемых трубок включает в себя комплекты для соединения кабелей, термоусадочные кабельные соединения, формы для холодной усадки, комплекты для оконцевания в термоусадке и многие другие виды аксессуаров для телекоммуникационных кабелей и силовых кабельных трубок. Выбор подходящих кабельных аксессуаров среди множества предлагаемых на рынке является непростой задачей. Наша команда экспертов по кабельным аксессуарам будет рада помочь, если вам нужна помощь в поиске подходящих кабельных аксессуаров для ваших типов кабелей.
