Экранированная система кабельных адаптеров для бушингов типа С (630А)
(Европейский стандарт)

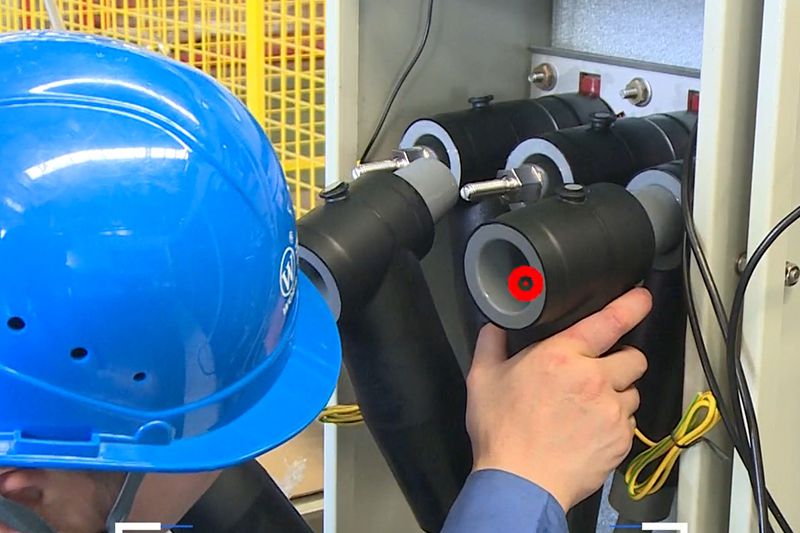

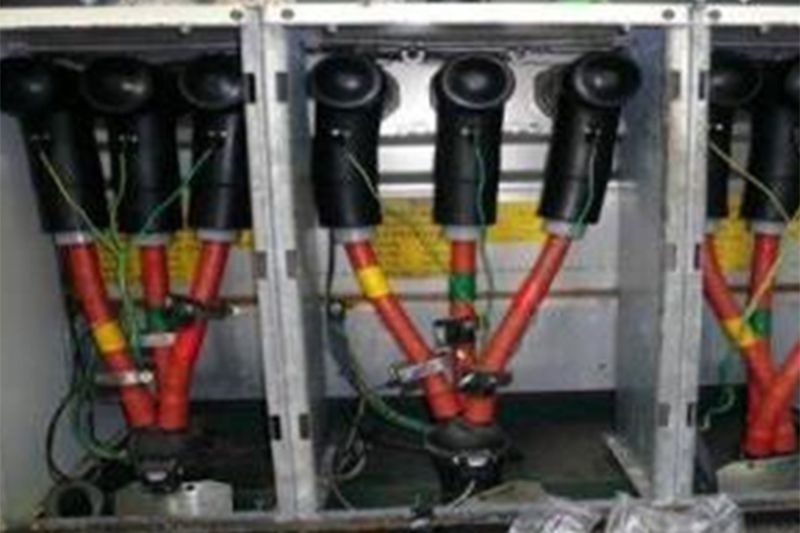

Экранированная система кабельных адаптеров для бушингов типа С соединяет кабели с трансформаторами и распределительными устройствами.
Адаптер изготавливается из резины EPDM. Изоляционный слой формируется после соединения кабеля с эпоксидным покрытием.
- Соответствие международным стандартам;
- Соответствие стандартам сертификации IEC60502-4 и HD629.;

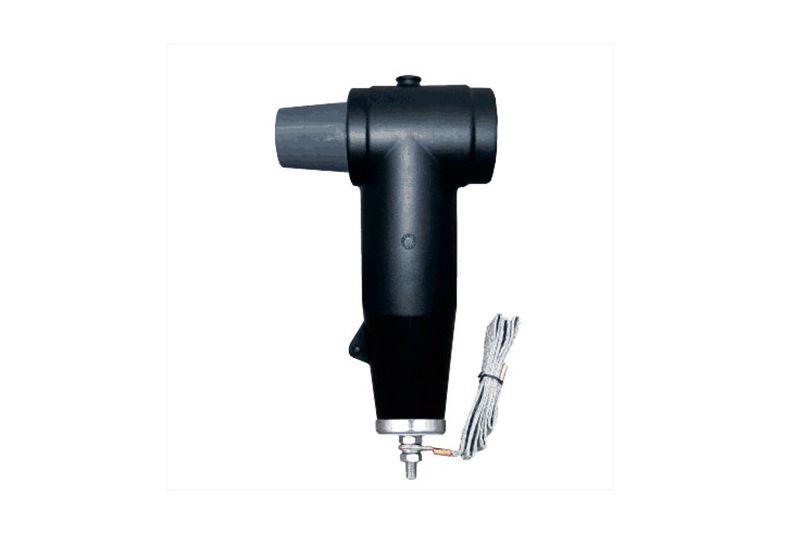

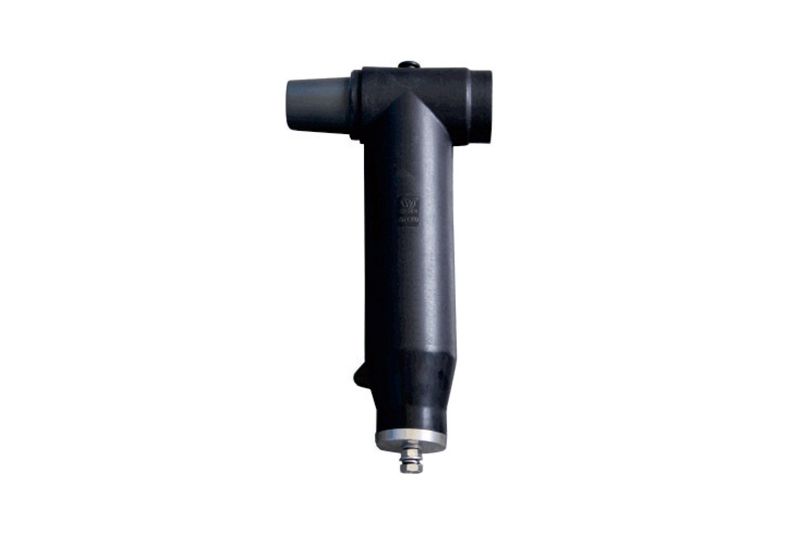

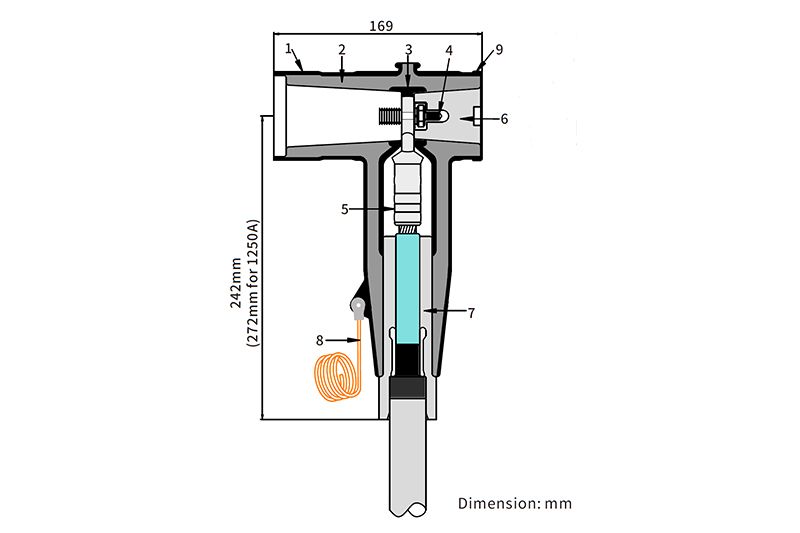

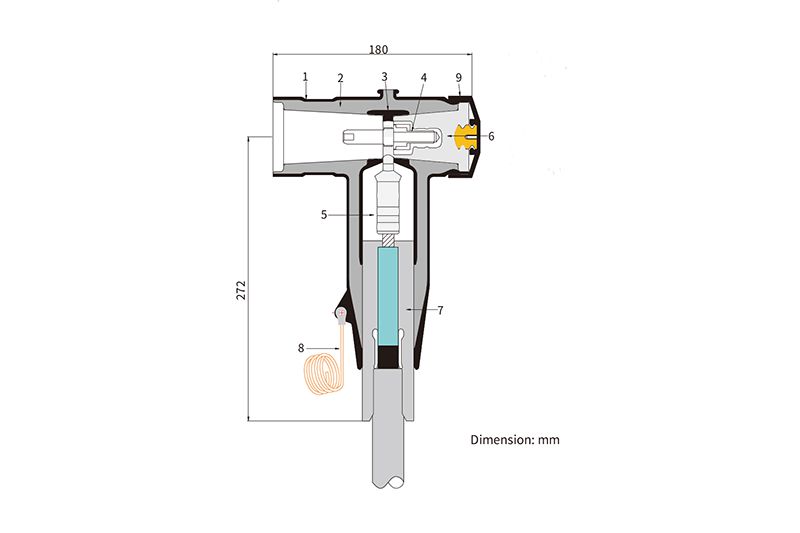

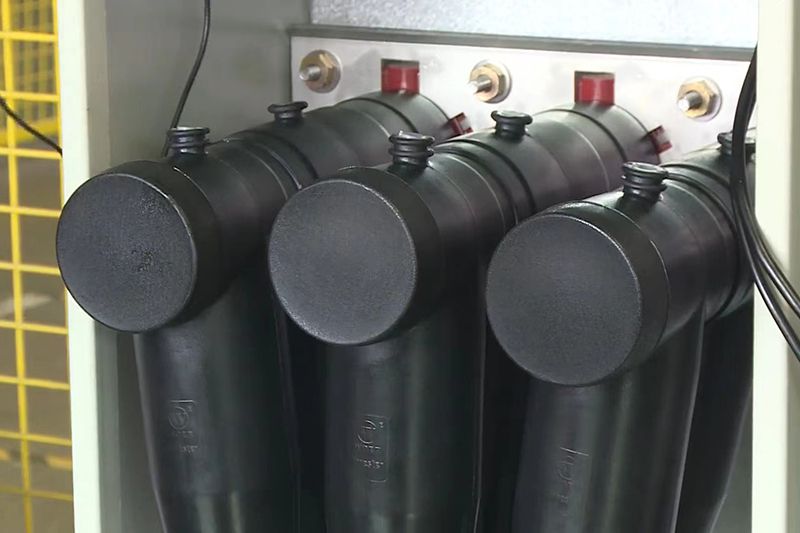

Разъёмный адаптер с болтовым креплением 15кВт 630A

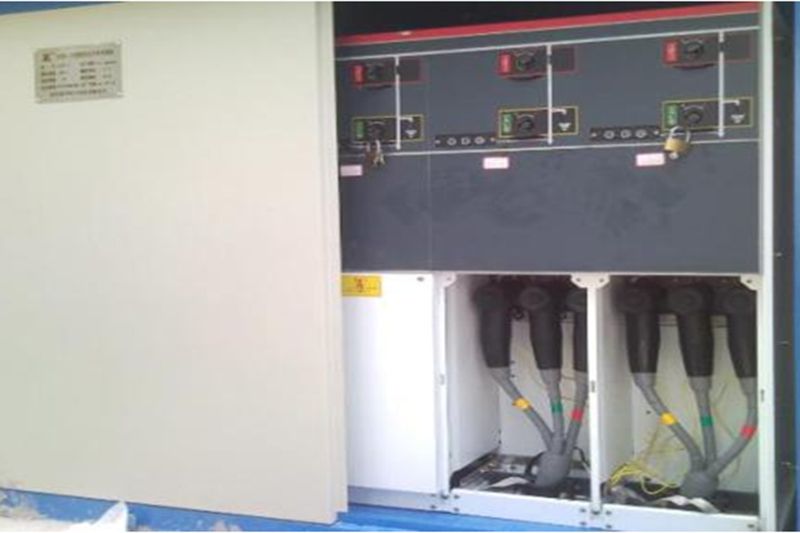

Адаптер соединяет кабели с вводами интерфейса C, такими как кольцевые главные блоки, кабельные ответвительные коробки, трансформаторы и распределительные устройства, которые обеспечивают изоляцию и образуют кольцевую силовую сеть. Подходит для электрических систем с номинальным напряжением 8,7/15(17,5) кВ.
Материал изготовления: резина ЭПДМ.
Наша компания также предоставляет услуги по персонализации оборудования, к примеру, нанесение лазерной гравировки, логотипа и т.п. Свяжитесь с нами для получения консультации!
- Адаптер прошёл все заводские испытания;
- Соответствует требованиям GB/T12706.4, HD629.1 и IEC60502-4;
- Получен официальный отчёт об испытаниях, выданный сторонней лабораторией;
| Класс напряжения | 12кВ | 17,5кВ |
| Непрерывный ток | До 1250А | До 1250А |
| Выдерживаемое напряжение переменного тока | 28,5 кВ в течение 5 мин. | 39кВ на 5мин |
| Частичный разряд | 11кВ, ≤10пКл | 15кВ, ≤10пКл |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 95кВ | 95кВ |
| Сопротивление экрана | ≤5000 Ом | ≤5000 Ом |
Инструкция по заказу
Порядок следующий:
Шаг 1: Выберите системное напряжение и ток: 15/630
Шаг 2: Выберите диапазон из Таблицы D, соответствующий диаметру изоляции кабеля.
Шаг 3: Выберите код проводника из Таблицы C для размера и типа проводника.
Шаг 4: Выберите набор. 1: 1 шт./комплект; 3: 3 шт./комплект
Таблица D
Диаметр по изоляции кабеля
| Код диапазона изоляции | Диаметр над кабелем Ø изоляции (мм) | |
| Мин | Макс | |
| A | 14 | 16 |
| B | 16 | 18 |
| C | 17 | 20 |
| D | 20 | 23 |
| E | 23 | 26 |
| F | 26 | 30 |
| G | 30 | 33 |
| H | 33 | 36 |
| I | 36 | 39 |
| J | 40 | 42 |
Таблица C
Код проводника
| Сечение проводника ( ) | Код наконечника | |||
| Медный наконечник (шестиугольное сжатие) | Алюминиевая проушина (с механическим болтовым креплением) | |||
| 25 | 01C | M1(AULZ25-95-16) | - | - |
| 35 | 02C | - | - | |
| 50 | 03C | - | - | |
| 70 | 04C | M2(AULZ70-240-16) | - | |
| 95 | 05C | - | ||
| 120 | 06C | - | - | |
| 150 | 07C | - | - | |
| 185 | 08C | - | M3(AULZ185-400-16) | |
| 240 | 09C | - | ||
| 300 | 10C | - | - | |
| 400 | 11C | - | - | |
| 500 | 12C | - | - | - |
| 630 | 13C | - | - | - |
Пример заказа
Кабель 15кВ, 3-жильный медный провод сечением 95мм^2 с диаметром изоляции жил 22мм.
Заказ: WEBIII 15/630D05C3.
Примечание
Комплекты пломбировочного или беспаечного заземления заказываются отдельно.
Изолированная вилка с емкостной контрольной точкой доступна по запросу.
Пожалуйста, добавьте «-X» для кабеля с медным экраном без оплётки, например, WEBIII 15/630D05C3-X.
Свяжитесь с нами для получения подробной информации.

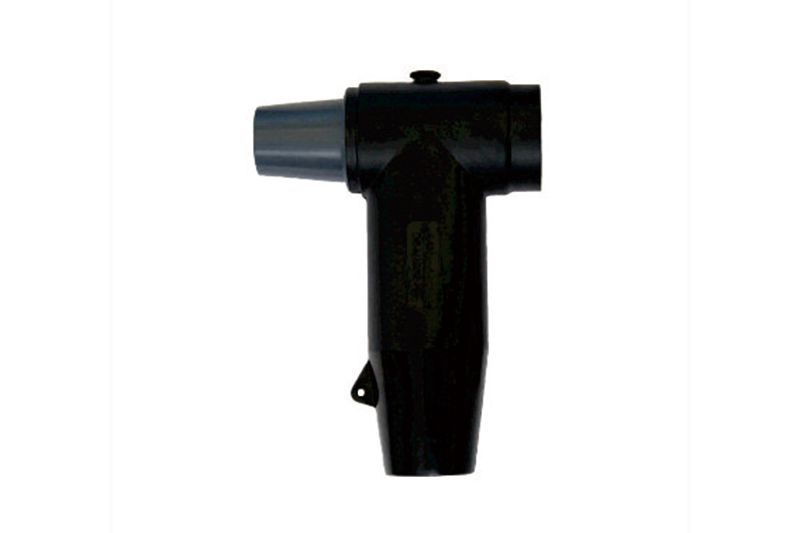

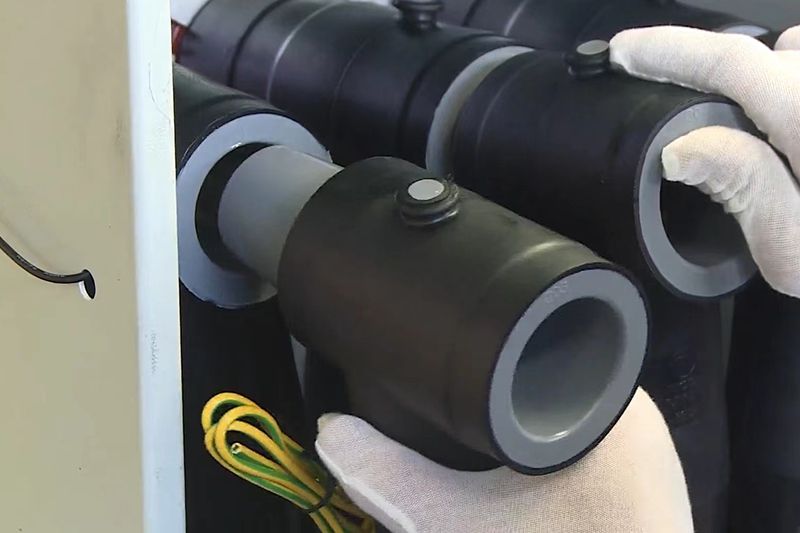

Съёмный задний адаптер с болтовым креплением 15кВ 630А
Подходит для электрической системы с номинальным напряжением 15 кВт и постоянным током 630 А. Не может быть напрямую связан с оборудованием или вводам - задний адаптер работает как удлинитель адаптера, работая синхронно с другим адаптером или адаптером с разрядником перенапряжения.
- Компактная конструкция, 100 мм до другого разъёма, подходит для небольших вводов;
- Нет заземляющего провода, изоляция с помощью резины и воздуха;
- Адаптер изготовлен из высококачественной резины EPDM, которая обладает превосходными электрическими свойствами и выдающейся механической прочностью. Отличается высокой устойчивостью к разрывам, озону, окислению и коррозии;
- Работает с хорошей термической стабильностью и обеспечивает термодинамические характеристики. Подходит для работы под водой;
Задний ограничитель перенапряжения используется для защиты электрооборудования от перенапряжения. Его специальная конструкция позволяет своевременно минимизировать перенапряжение, вызванное ударами молнии.

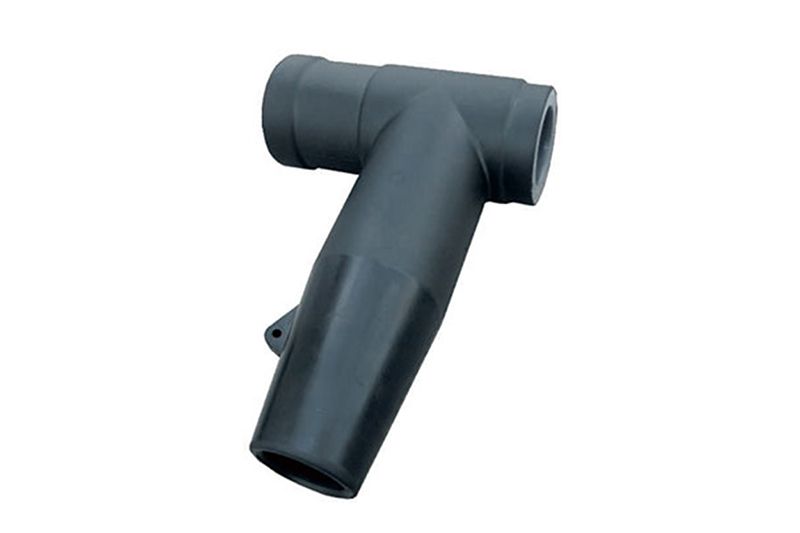

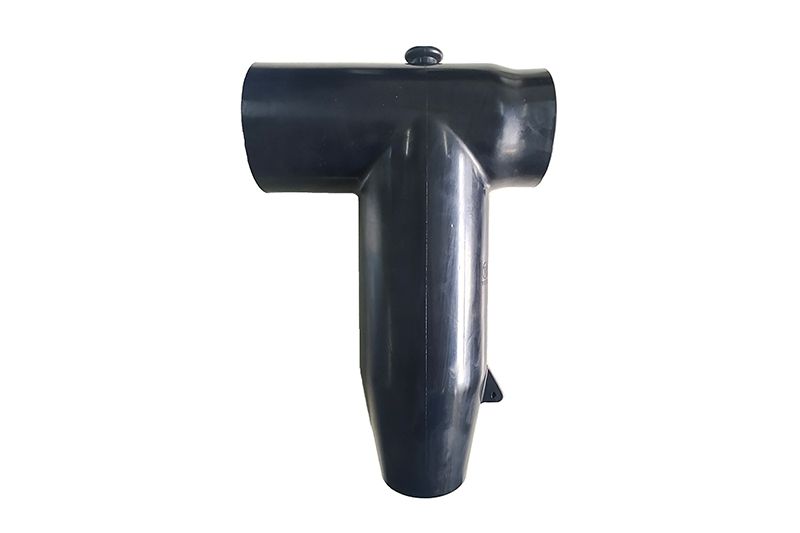

Разъёмный Т-образный адаптер 24кВт 630A
Подходит для электрических систем с номинальным напряжением менее 24 кВт. Связывает кабели с бушингами типа C, такими как главные узлы кольца, кабельные ответвительные коробки, трансформаторы и распределительные устройства, обеспечивая изоляцию и образуя кольцевую силовую сеть.
Материал изготовления: резина ЭПДМ.
Наша компания также предоставляет услуги по персонализации оборудования, к примеру, нанесение лазерной гравировки, логотипа и т.п. Свяжитесь с нами для получения консультации!
- Адаптер прошёл все заводские испытания;
- Соответствует требованиям GB/T12706.4, HD629.1 и IEC60502-4;
- Получен официальный отчёт об испытаниях, выданный сторонней лабораторией;
| Класс напряжения | 24кВ |
| Непрерывный ток | До 630А |
| Выдерживаемое напряжение переменного тока | 54кВ на 5мин |
| Частичный разряд | 20кВ,≤10пК |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 125кВ |
| Сопротивление экрана | ≤5000 Ом |
| Текущая инициация неисправности экрана | Для глухозаземленной/незаземленной/импедансно-заземленной системы |

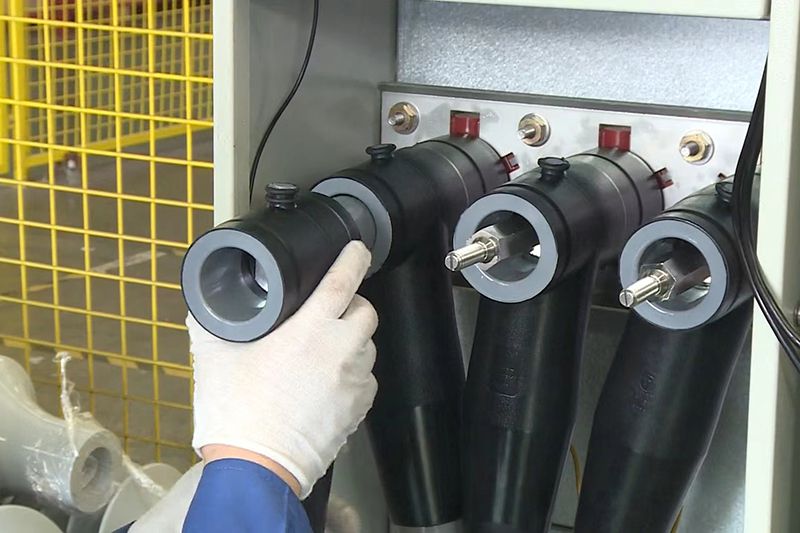

Съемный задний адаптер с болтовым креплением 24кВт 630A
Подходит для электрической системы с номинальным напряжением 15 кВт и постоянным током 630 А. Не может быть напрямую связан с оборудованием или вводам - задний адаптер работает как удлинитель адаптера, работая синхронно с другим адаптером или адаптером с разрядником перенапряжения.
- Компактная конструкция, 100 мм до другого разъёма, подходит для небольших вводов;
- Нет заземляющего провода, изоляция с помощью резины и воздуха;
- Адаптер изготовлен из высококачественной резины EPDM, которая обладает превосходными электрическими свойствами и выдающейся механической прочностью. Отличается высокой устойчивостью к разрывам, озону, окислению и коррозии;
- Работает с хорошей термической стабильностью и обеспечивает термодинамические характеристики. Подходит для работы под водой;
Задний ограничитель перенапряжения используется для защиты электрооборудования от перенапряжения. Его специальная конструкция позволяет своевременно минимизировать перенапряжение, вызванное ударами молнии.

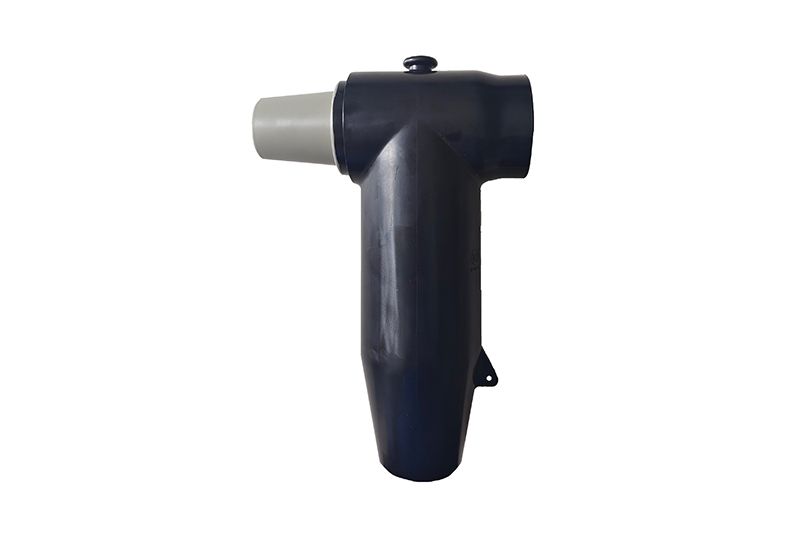

Разъёмный Т-образный адаптер 33кВт 630A
Кабельный адаптер в связке с EN50180&50181
Компания Woer Electric производит ряд разъемных угловых, прямых и тройниковых кабельных адаптеров.
Адаптеры широко используются в распределительных устройствах, трансформаторах, шкафах и другом электрооборудовании.
Компания Woer Electric использует усовершенствованную трехслойную технику впрыска (проводящий внутренний слой, изоляционный слой и проводящий внешний слой), чтобы гарантировать качество, избежать зазоров между слоями и максимально уменьшить частичные разряды.
Разъёмные соединители в основном поставляются в трехфазном комплекте. Каждый комплект содержит все необходимые аксессуары. Каждое изделие Woer Electric было разработано и испытано в соответствии с IEC и другими отраслевыми стандартами.
| Стандарт | Описание |
| EN 50181 | Втычные вводы от 1кВ до 52кВ и от 250А до 2,5кА для оборудования, кроме трансформаторов с жидким диэлектриком. |
| EN 50180 | Вводы от 1кВ до 36кВ и от 250А до 3,15кА для трансформаторов с жидким диэлектриком |
| HD629.1 | Требования к испытаниям арматуры для использования на силовых кабелях с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: Кабели с экструдированной изоляцией |
| IEC 60502.4 | Силовой кабель с экструдированной изоляцией и аксессуары к нему на номинальное напряжение от 1кВ(U=1,2кВ) до 30кВ(U=36кВ)-часть 4: Испытательные требования к арматуре для кабеля на номинальное напряжение от 6кВ до 30кВ(U=36кВ) |
| IEC 60099 | Металлооксидные разрядники без зазоров для систем переменного тока |
| JB/T 8952 | Металлооксидные разрядники в полимерном корпусе без зазоров для систем переменного тока |
| Бушинг | Описание | Стандарт |
| Серия 250A, втулка аппарата | 250A | EN50180&50181 Бушинг тип A |
| Серия 630A, втулка аппарата | 630A | EN50180&50181 Бушинг тип C |
| Серия 630A, втулка с наружным конусом на болтах | 630A | EN50180&50181 Бушинг тип E |
Съемный задний адаптер с болтовым креплением 33кВт 630A
Кабельный адаптер в связке с EN50180&50181
Компания Woer Electric использует усовершенствованную трехслойную технику впрыска (проводящий внутренний слой, изоляционный слой и проводящий внешний слой), чтобы гарантировать качество, избежать зазоров между слоями и максимально уменьшить частичные разряды.
Разъёмные соединители в основном поставляются в трехфазном комплекте. Каждый комплект содержит все необходимые аксессуары. Каждое изделие Woer Electric было разработано и испытано в соответствии с IEC и другими отраслевыми стандартами.
| Стандарт | Описание |
| EN 50181 | Втычные вводы от 1кВ до 52кВ и от 250А до 2,5кА для оборудования, кроме трансформаторов с жидким диэлектриком. |
| EN 50180 | Вводы от 1кВ до 36кВ и от 250А до 3,15кА для трансформаторов с жидким диэлектриком |
| HD629.1 | Требования к испытаниям арматуры для использования на силовых кабелях с номинальным напряжением от 3,6/6(7,2)кВ до 20,8/36(42)кВ-Часть 1: Кабели с экструдированной изоляцией |
| IEC 60502.4 | Силовой кабель с экструдированной изоляцией и аксессуары к нему на номинальное напряжение от 1кВ(U=1,2кВ) до 30кВ(U=36кВ)-часть 4: Испытательные требования к арматуре для кабеля на номинальное напряжение от 6кВ до 30кВ(U=36кВ) |
| IEC 60099 | Металлооксидные разрядники без зазоров для систем переменного тока |
| JB/T 8952 | Металлооксидные разрядники в полимерном корпусе без зазоров для систем переменного тока |
| Бушинг | Описание | Стандарт |
| Серия 250A, втулка аппарата | 250A | EN50180&50181 Бушинг тип A |
| Серия 630A, втулка аппарата | 630A | EN50180&50181 Бушинг тип C |
| Серия 630A, втулка с наружным конусом на болтах | 630A | EN50180&50181 Бушинг тип E |
