Коробка прямого заземления и коробка заземления SVL
Модель/Информация

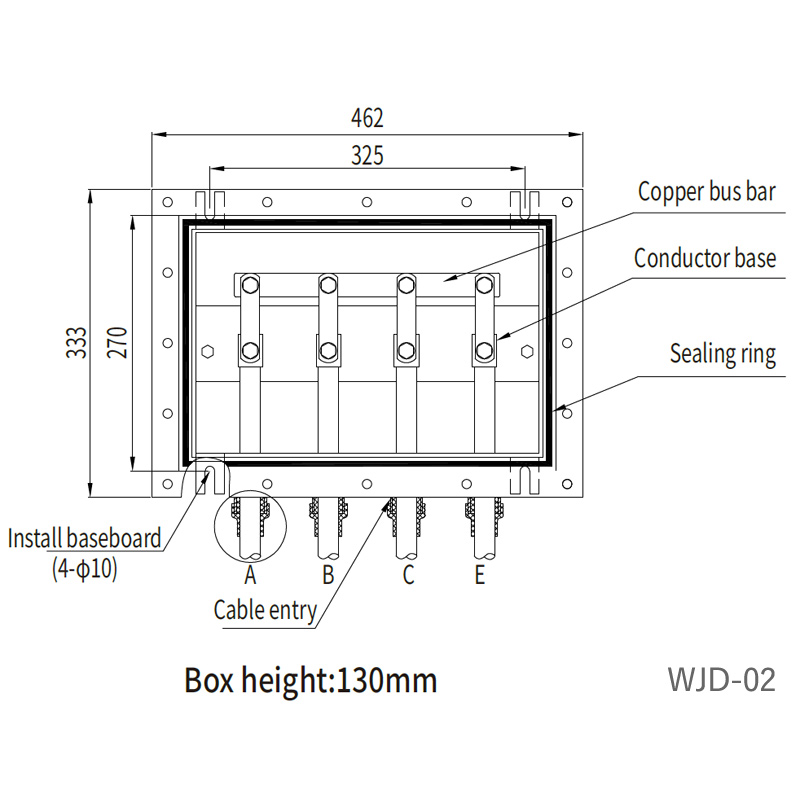

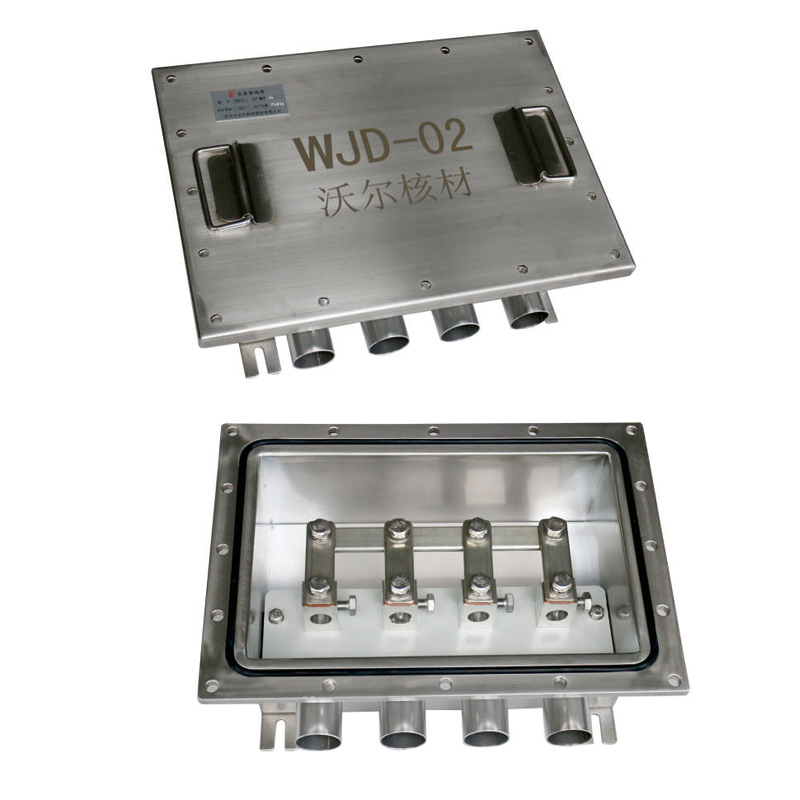

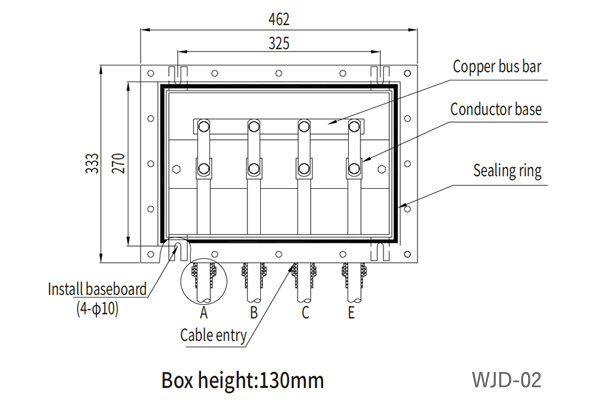

- Коробка прямого заземления: WJD

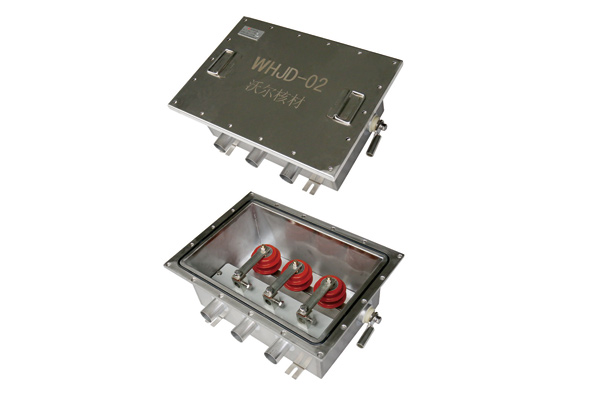

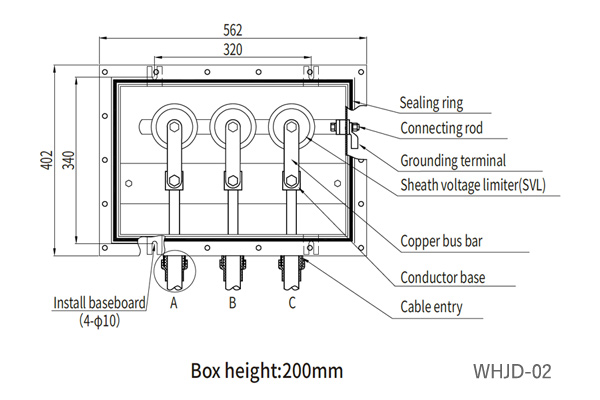

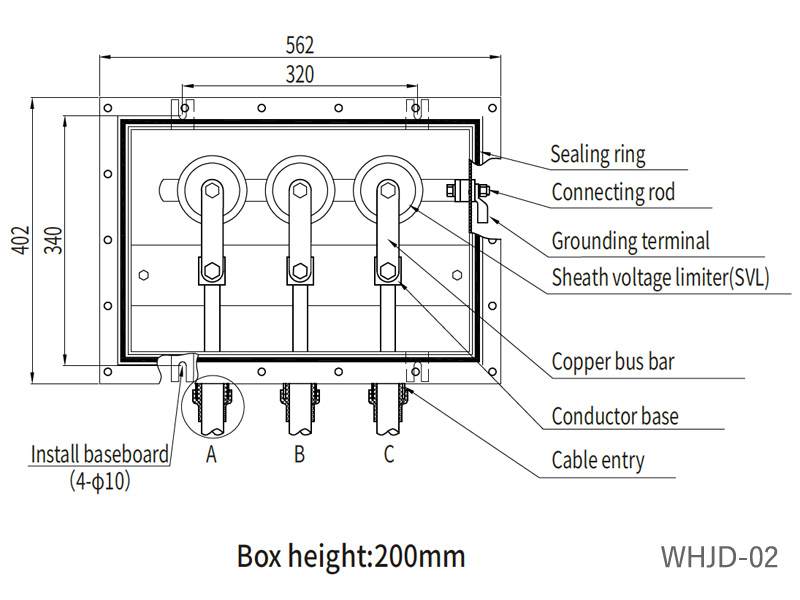

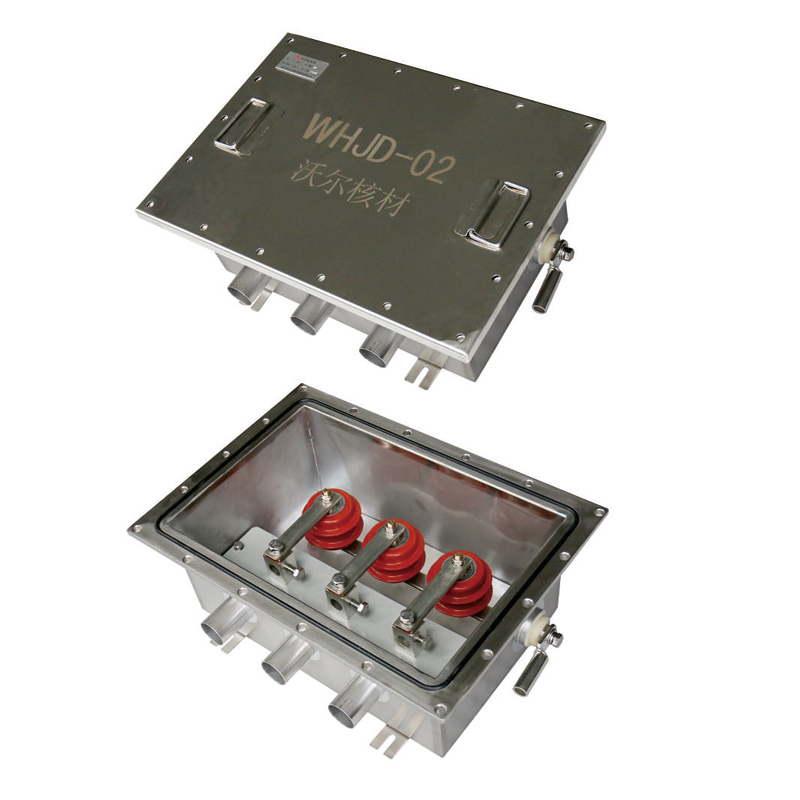

- Коробка заземления SVL: WHJD
- Этот тип распределительных коробок подходит для прямого заземления или защиты от заземления металлической оболочки силовых кабелей высокого напряжения. Распределительная коробка использует нержавеющую сталь в качестве защитной оболочки, а также может быть заполнена смолой внутри. Распределительная коробка небольшая по размеру, легкая по весу, легко и быстро монтируется.
Скачать
Электрические характеристики
Наименование испытания | Технические требования |
Испытание на устойчивость к постоянному напряжению | При напряжении 20 кВ в течение 1 мин не должно происходить пробоев или заторов |
Испытание импульсным напряжением | При 10 положительных и 10 отрицательных импульсах 40кВ (пиковое значение) не должно происходить пробоев или заторов |
Проверка сопротивления изоляции между медным стержнем и корпусом | Не менее 20 МОм |
Испытание контактного сопротивления медного стержня | Не более 20 мкОм |
Основные электрические характеристики СВЛ (ограничитель напряжения оболочки)
Наименование испытания | BHQ-7/600 | BHQ-10/600 |
Опорное напряжение постоянного тока 1 мА | 40кВ | 5.8кВ |
Прямоугольная волновая мощность | 600A | 600A |
Коэффициент остаточного напряжения | K≤2 | K≤2 |
Текущая емкость | 100kA | 100kA |
Номинальное напряжение | 2.8кВ | 4кВ |
Остаточное напряжение номинального разряда | ≤7кВ | ≤10кВ |
Информация для заказа: (для всех аксессуаров высоковольтных кабелей)
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
Компания Woer Electric уже 20 лет занимается разработкой, производством и продажей аксессуаров для силовых кабелей и термоусаживаемых трубок. Мы можем изготовить на заказ термо- и холодноусаживаемые аксессуары в соответствии с вашими уникальными требованиями к заделке и соединению кабелей. Наш ассортимент термоусаживаемых трубок включает в себя комплекты для соединения кабелей, термоусадочные кабельные соединения, формы для холодной усадки, комплекты для оконцевания в термоусадке и многие другие виды аксессуаров для телекоммуникационных кабелей и силовых кабельных трубок. Выбор подходящих кабельных аксессуаров среди множества предлагаемых на рынке является непростой задачей. Наша команда экспертов по кабельным аксессуарам будет рада помочь, если вам нужна помощь в поиске подходящих кабельных аксессуаров для ваших типов кабелей.
