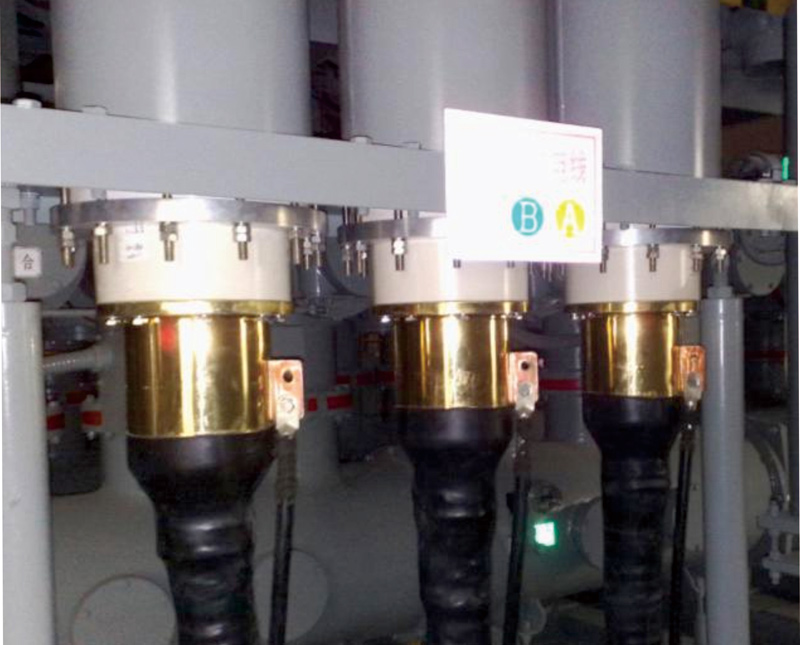

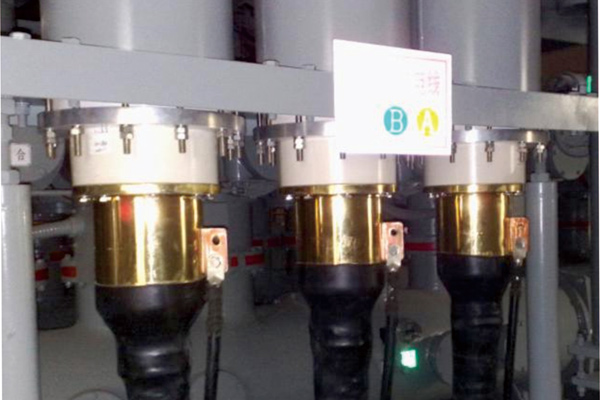

Разъединитель с газовой изоляцией в сборе, 72.5кВ-252кВ
Область применения
- Модель: WYJZGG
- Подходит для использования внутри помещений
- Номинальное напряжение: 72.5кВ (применимо для120-1600мм²)
126кВ (применимо для240-1600мм²)
145кВ (применимо для240-1600мм²)
252кВ (применимо для400-2500мм²)
Скачать
Общие сведения

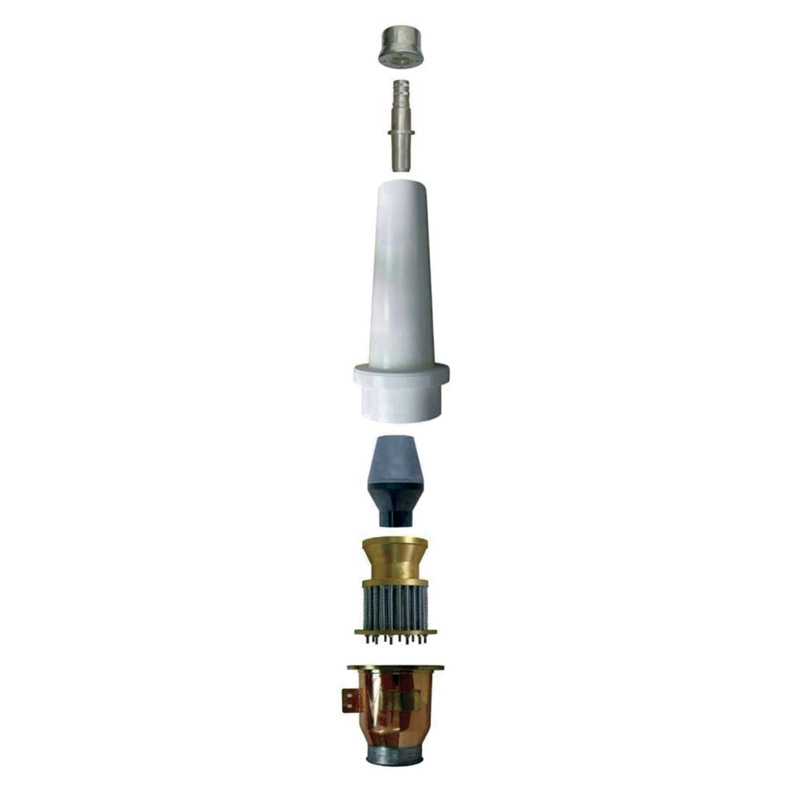

- Нагрузочный конус кабельной заделки изготовлен из импортного EPDM методом литья под давлением резины, закреплен на эпоксидном изоляторе с помощью пружинного конуса;
- В отношении поверхности конуса напряжений приняты меры для решения проблем, вызванных релаксацией, вызванной старением и плохим контактом между конусом напряжения и наружным полупроводящим слоем кабеля, что обеспечивает длительную и стабильную работу кабеля;
- Сухая структура исключает протечки;
- Компактная конструкция, малый вес и малый объем значительно сокращают пространство для установки;

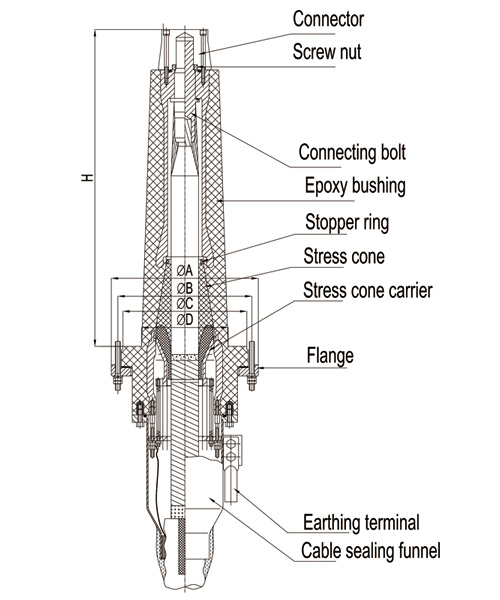

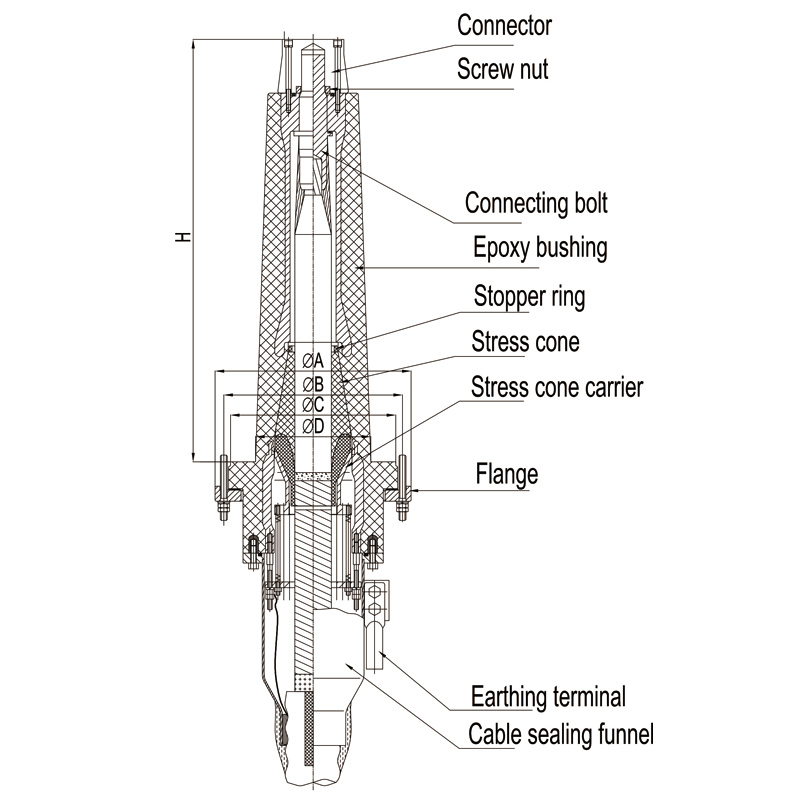

Технические характеристики
| Макс. линейное напряжение | 72.5кВ | 126кВ | 145кВ | 252кВ | 252кВ |
| A(мм) | 300 | 350 | 350 | 500 | 620 |
| B(мм) | 270 | 320 | 320 | 475 | 582 |
| C(мм) | 245 | 298 | 298 | 454 | 559 |
| D(мм) | 185 | 210 | 210 | 340 | 340 |
| E(мм) | 10 | 10 | 10 | 12 | 12 |
| H(мм) | 310/583 | 470/757 | 470/757 | 620 | 920 |
| Q(мм) | 80 | 80 | 80 | 110 | 110 |
| R(мм) | 110 | 110 | 110 | 160 | 200 |
Обратите внимание при размещении заказа:
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
Компания Woer Electric уже 20 лет занимается разработкой, производством и продажей аксессуаров для силовых кабелей и термоусаживаемых трубок. Мы можем изготовить на заказ термо- и холодноусаживаемые аксессуары в соответствии с вашими уникальными требованиями к заделке и соединению кабелей. Наш ассортимент термоусаживаемых трубок включает в себя комплекты для соединения кабелей, термоусадочные кабельные соединения, формы для холодной усадки, комплекты для оконцевания в термоусадке и многие другие виды аксессуаров для телекоммуникационных кабелей и силовых кабельных трубок. Выбор подходящих кабельных аксессуаров среди множества предлагаемых на рынке является непростой задачей. Наша команда экспертов по кабельным аксессуарам будет рада помочь, если вам нужна помощь в поиске подходящих кабельных аксессуаров для ваших типов кабелей.
