Экранированная система кабельных адаптеров для бушингов типа А (250А)
(Европейский стандарт)
Экранированная система кабельных адаптеров для бушингов типа А используется для подключения кабелей к трансформаторам и распределительным устройствам.
Материал изготовления – резина EPDM.
Адаптер формирует изоляционный слой между вставкой и оболочкой после соединения с кабелями с эпоксидным покрытием.
- Индикатор неисправности (опция);
- Контрольный механизм для проверки состояния цепи;
- Полное соответствие тестам и международным стандартам;
- Соответствие стандартам IEC60502-4;

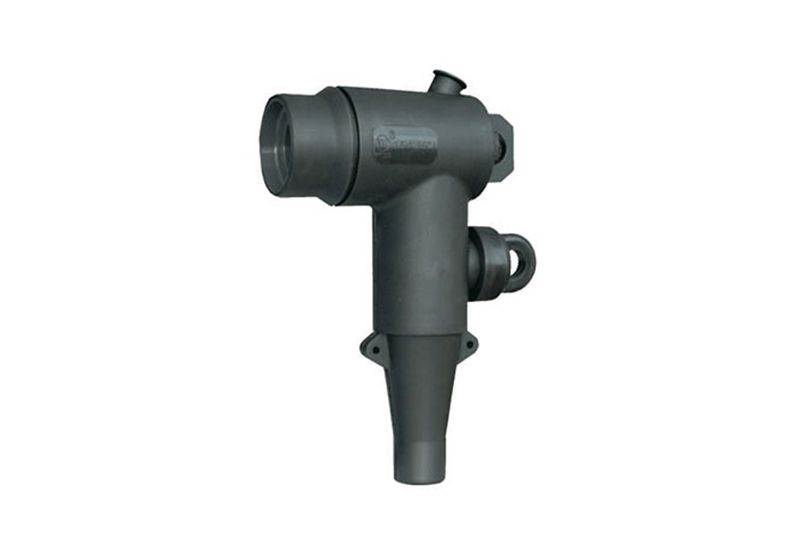

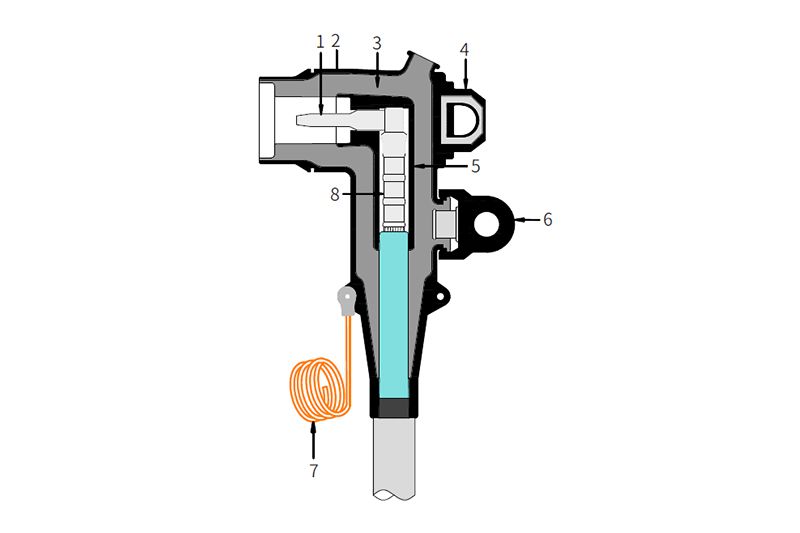

T-образный адаптер 250A
Подходит для электрической системы с номинальным напряжением 24 кВ или 15 кВ с номинальным постоянным током 250 А. Особенно подходит для подключения кабелей 250А кольцевого главного блока, построенного в соответствии с европейскими стандартами, или комбинированного трансформатора, входящего в состав блока. Диапазон площади поперечного сечения достигает 35-120 мм2
- Полностью герметичный и изолированный. Оснащён компрессионной частью для обеспечения стабильной и надёжной работы;
- Точка проверки напряжения также может быть оснащена монитором или индикатором неисправности, который позволяет отображать электрическое состояние и состояние неисправности;
- Между концом вилки и кабелями используются трубки холодной усадки, что эффективно предотвращает попадание влаги;
- Подходит для оборудования интерфейса A;
- Соответствует требованиям стандартов GB/T12706.4 и IEC60502-4;
| Класс напряжения | 12кВ | 17,5кВ | 24кВ |
| Непрерывный ток | 250А | 250А | 250А |
| Выдерживаемое напряжение переменного тока | 28,5 кВ в течение 5 мин. | 39кВ на 5мин | 54кВ на 5мин |
| Частичный разряд | 11кВ,≤10пК | 15кВ,≤10пК | 20кВ,≤10пК |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 95кВ | 95кВ | 125кВ |
| Сопротивление экрана | ≤5000 Ом | ≤5000 Ом | ≤5000 Ом |

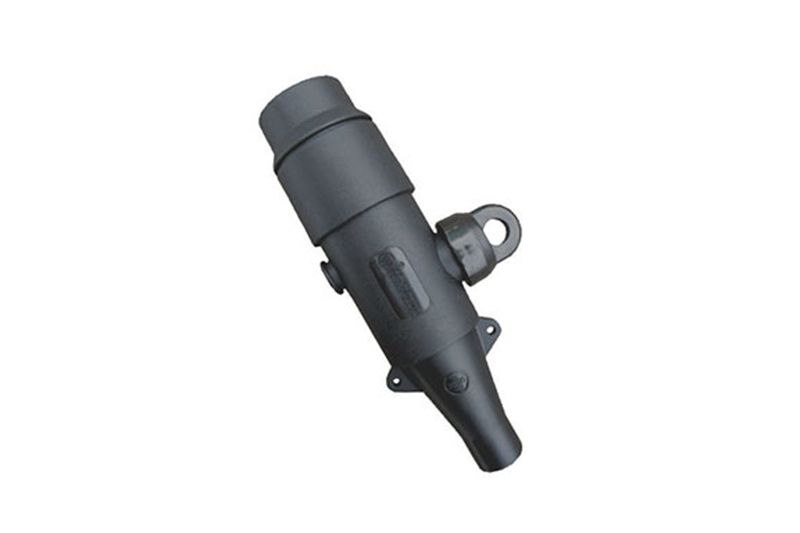

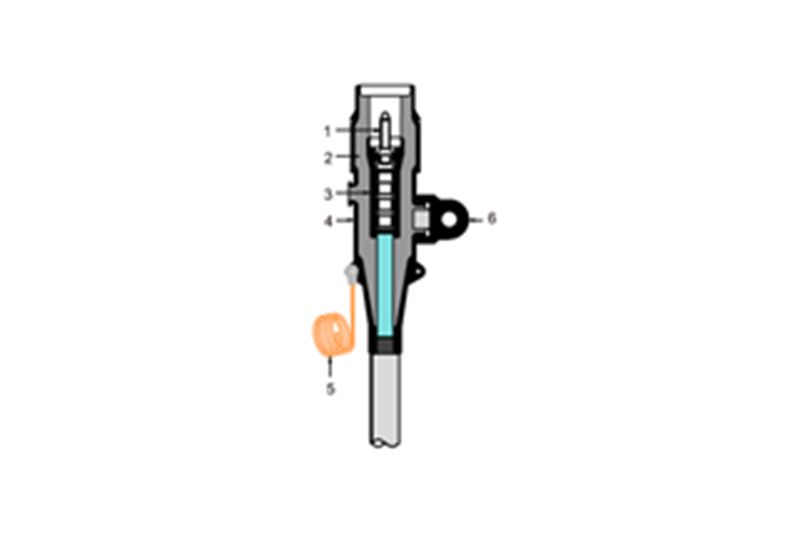

I- образный адаптер 250A
Подходит для электрической системы с номинальным напряжением 24 кВ или 15 кВ с номинальным постоянным током 250 А. Особенно подходит для подключения кабелей 250А кольцевого главного блока, построенного в соответствии с европейскими стандартами, или комбинированного трансформатора, входящего в состав блока. Диапазон площади поперечного сечения достигает 35-120 мм2
- Полностью герметичный и изолированный. Оснащён компрессионной частью для обеспечения стабильной и надёжной работы;
- Точка проверки напряжения также может быть оснащена монитором или индикатором неисправности, который позволяет отображать электрическое состояние и состояние неисправности;
- Между концом вилки и кабелями используются трубки холодной усадки, что эффективно предотвращает попадание влаги;
- Подходит для оборудования интерфейса A;
- Соответствует требованиям стандартов GB/T12706.4 и IEC60502-4;
| Класс напряжения | 12кВ | 17,5кВ | 24кВ |
| Непрерывный ток | 250А | 250А | 250А |
| Выдерживаемое напряжение переменного тока | 28,5 кВ в течение 5 мин. | 39кВ на 5мин | 54кВ на 5мин |
| Частичный разряд | 11кВ, ≤10пКл | 15кВ, ≤10пКл | 20кВ, ≤10пКл |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 95кВ | 95кВ | 125кВ |
| Сопротивление экрана | ≤5000 Ом | ≤5000 Ом | ≤5000 Ом |
