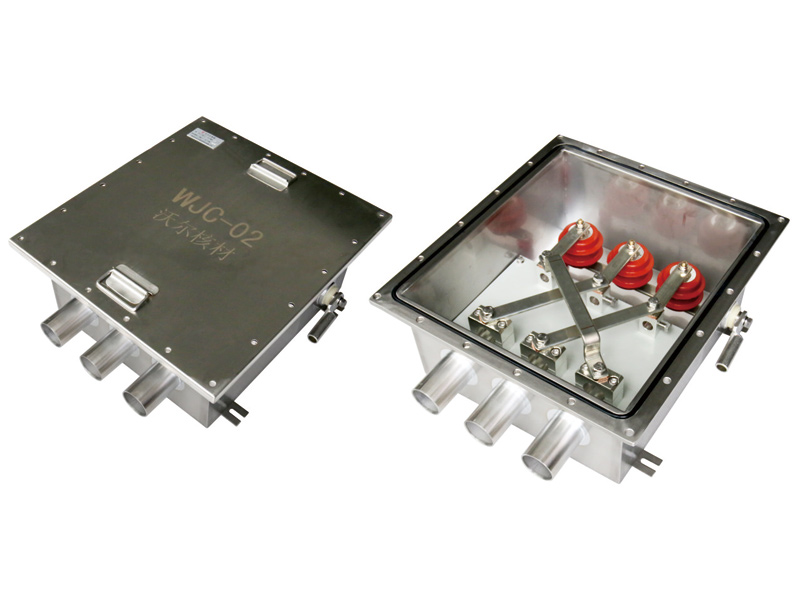

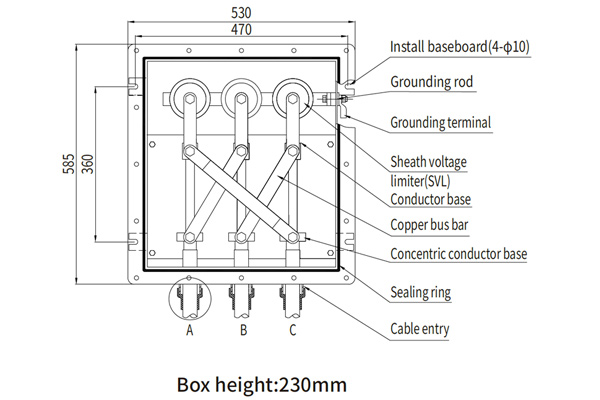

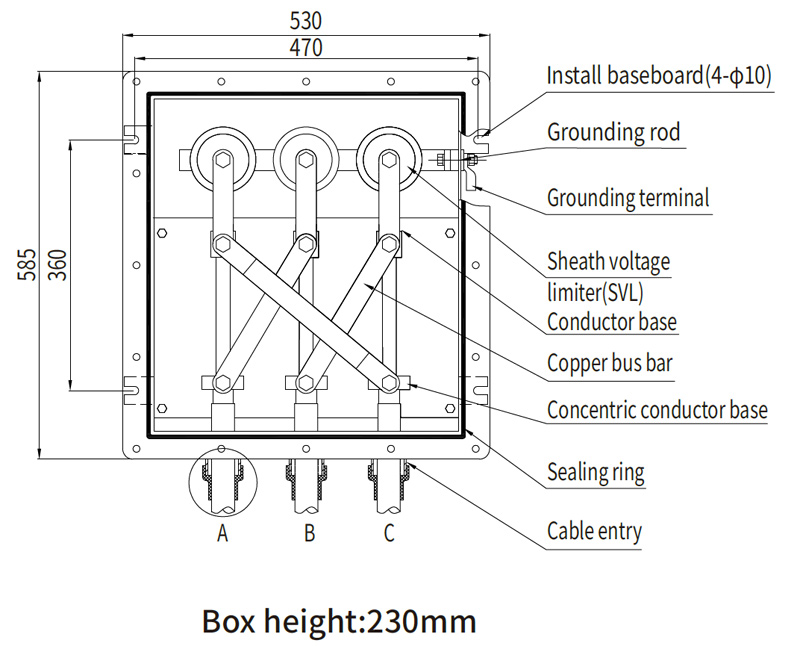

Распределительная коробка перекрестного соединения
- Модель: WJC
Общие сведения
- Соединительная коробка используется для перекрестного соединения металлической оболочки одножильного кабеля путем ограничения импульсных перенапряжений с обеих сторон изоляционного сегмента металлической оболочки и изоляционного соединительного элемента, контролируя наведенное напряжение металлической оболочки, и снижение (или устранение) вихревых токов на слое оболочки;
- Корпус изготовлен из нержавеющей стали 304, внутренняя часть которого может быть заполнена смолой;
- Небольшой объем, легкий вес, простота установки и возможность замены защитного кожуха.
Скачать
Электрические характеристики
| Наименование испытания | Технические требования |
| Испытание на устойчивость к постоянному напряжению | При напряжении 20 кВ в течение 1 мин не должно происходить пробоев или заторов |
| Испытание импульсным напряжением | При 10 положительных и 10 отрицательных импульсах 40кВ (пиковое значение) не должно происходить пробоев или заторов |
| Проверка сопротивления изоляции между медным стержнем и корпусом | Не менее 20 МОм |
| Испытание контактного сопротивления медного стержня | Не более 20 мкОм |
Основные электрические характеристики СВЛ (ограничитель напряжения оболочки)
| Наименование испытания | BHQ-7/600 | BHQ-10/600 |
| Опорное напряжение постоянного тока 1 мА | 40кВ | 5.8кВ |
| Прямоугольная волновая мощность | 600A | 600A |
| Коэффициент остаточного напряжения | K≤2 | K≤2 |
| Текущая емкость | 100kA | 100kA |
| Номинальное напряжение | 2.8кВ | 4кВ |
| Остаточное напряжение номинального разряда | ≤7кВ | ≤10кВ |
Информация для заказа: (для всех аксессуаров для высоковольтных кабелей)
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
