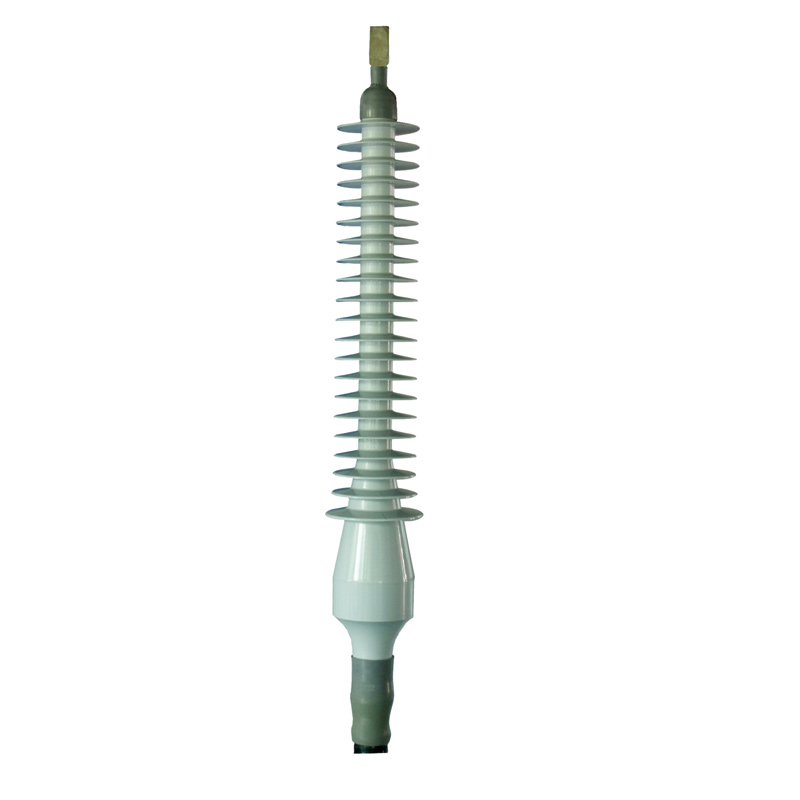

Сборная цельная концевая муфта внешней установки, 72.5кВ-145кВ

Область применения

Модель: WYJZWG4
Подходит для использования вне помещений с классом загрязнения IV
Номинальное напряжение: 72.5кВ (применимо для 120-1600мм²)
126кВ (применимо для 240-1600мм²)
145кВ (применимо для 240-1600мм²)

Запросить расценки

Скачать

Отчет об испытаниях

Инструкция по эксплуатации

Общие сведения

Изготовлена из бесшовного цельного корпуса, что значительно повышает механические и электрические характеристики поверхности разъема;
Простота в установке, составляет всего одну восьмую - одну десятую веса фарфоровых наконечников того же напряжения;
Хорошая взрывобезопасность, позволяющая эффективно избежать риск несчастных случаев на производстве;
Сухая структура исключает протечки;
Гибкость в плане положения и ориентации при установке; подходит для наклонной установки и перевернутой установки;
Свойства атмосферостойкости, антиэлектрического трекинга, электрохимической эрозионной стойкости, водоотталкивающих свойств и защиты от загрязнения, обеспечивающие стабильную и безопасную работу в экстремальных погодных условиях и сильно загрязненных районах;
Стандарт испытаний IEC 60840 и GB/T 11017.

Технические характеристики

Номинальное сечение кабеля	D (мм)	C (мм)	ØQ (мм)	№ отверстия
150 мм²	50	35	13	2
185 мм²	50	35	13	2
240 мм²	50	35	13	2
300 мм²	60	35	13	2
400 мм²	60	35	13	2
500 мм²	80	45	13	4
630 мм²	80	45	13	4
800 мм²	90	45	17	4
1000 мм²	100	50	17	4
1200 мм²	100	50	17	4
1400 мм²	120	50	17	4
1600 мм²	120	50	17	4

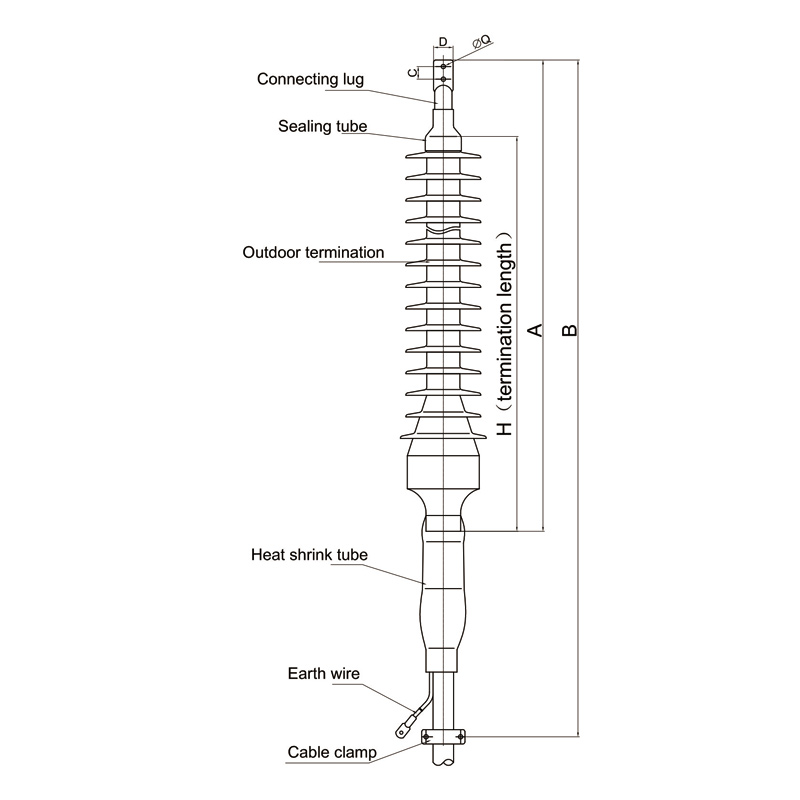

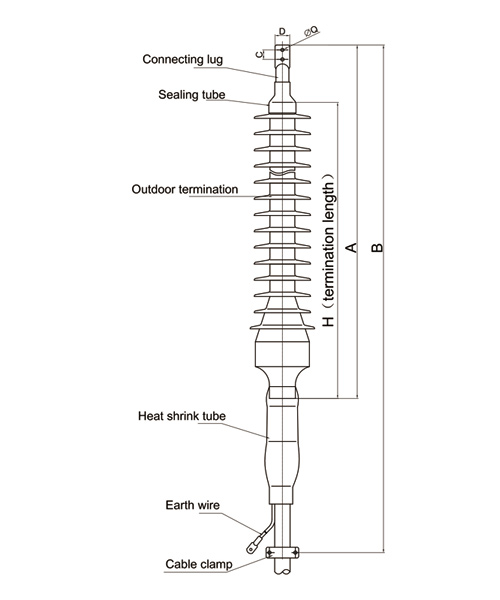

Размеры заделки кабеля

Макс. линейное напряжение	Тип	H (мм)	А (мм)	B (мм)	Длина пути утечки (мм)
72.5кВ	WYJZWG4	1050	1400	2000	≥2248
126кВ	WYJZWG4	1510	1800	2500	≥4500
145кВ	WYJZWG4	1510	1800	2500	≥4500

Обратите внимание при размещении заказа:

Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
