Сухой разъединитель с газовой изоляцией, 72.5кВ-252кВ

Область применения

• Модель: WYJZGGC
• Подходит для использования внутри помещений
• Номинальное напряжение: 72.5кВ (применимо для120-1600мм²)
  126кВ (применимо для240-1600мм²)
  145кВ (применимо для240-1600мм²)
  252кВ (применимо для400-2500мм²)

Запросить расценки

• Концевая заделка соединяет кабель штекерным способом, упрощая установку и обслуживание;
• Компактная конструкция, малый вес и малый объем значительно сокращают пространство для установки;
• Нагрузочный конус кабельной заделки изготовлен из импортного EPDM методом литья под давлением резины и закреплен в эпоксидном изоляторе с помощью пружинного конуса;
• В отношении поверхности конуса напряжений приняты меры для решения проблем, вызванных релаксацией, вызванной старением, и плохим контактом между конусом напряжения и наружным полупроводящим слоем кабеля, что обеспечивает длительную и стабильную работу кабеля. окончание кабеля;
• Сухая структура исключает протечки;
• Данную кабельную муфту можно использовать для соединения силового кабеля с трансформатором;
• После добавления удлинителя короткий вставной ГИС-терминал можно использовать совместно с ГИС-оборудованием, совместимым с длинным ГИС-терминалом;
• Стандарт испытаний IEC 60840, IEC 62067 и GB/T 18890;

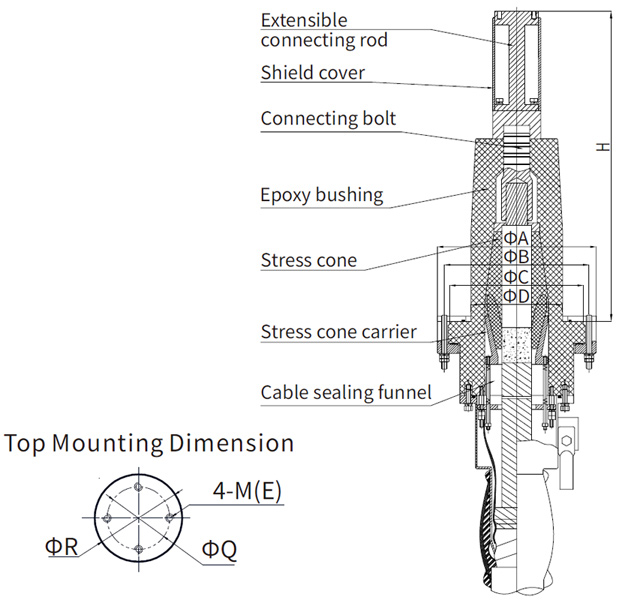

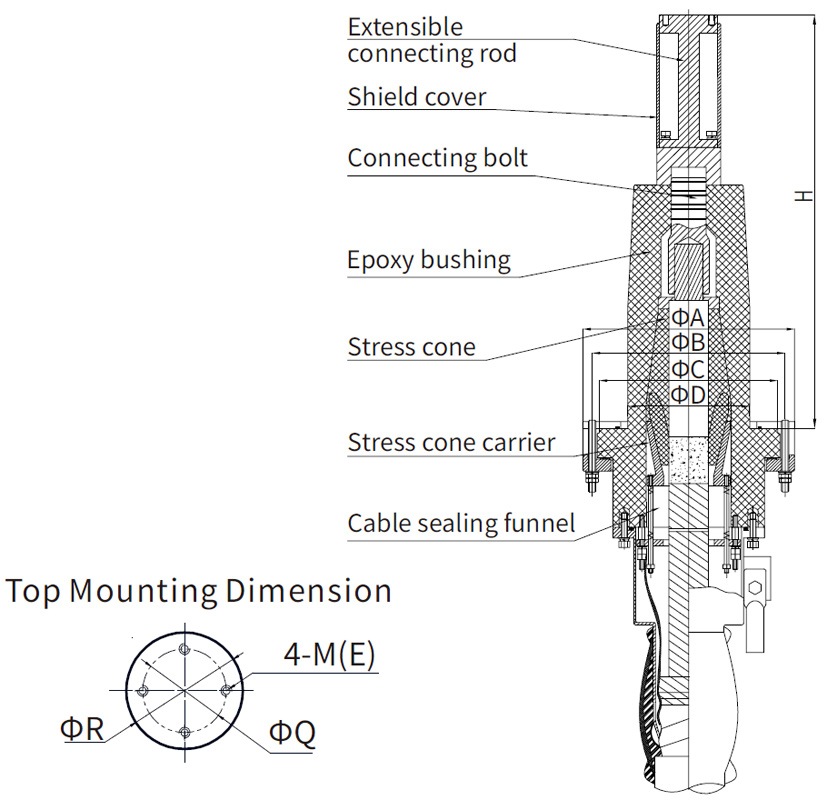

Макс. линейное напряжение	А (мм)	B (мм)	C (мм)	D (мм)	E (мм)	H (мм)	Q (мм)	R (мм)
72.5кВ	300	270	245	185	10	310/583	80	110
126кВ	350	320	298	210	10	470/757	80	110
145кВ	350	320	298	210	10	470/757	80	110
252кВ	500	475	454	340	12	620	110	160
252кВ	620	582	559	340	12	920	110	200

• Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
• Все ГИС-терминаторы (разъединитель с газовой изоляцией ) и составные устройства ГИС, производимые нашей компанией, строго соответствуют IEC 62271-209 и GB/T 22381. При размещении заказа предоставьте необходимую информацию, такую как исполнительные стандарты, высота интерфейса или сборочный чертеж ГИС, чтобы убедиться, что соответствующие размеры совпадают.
