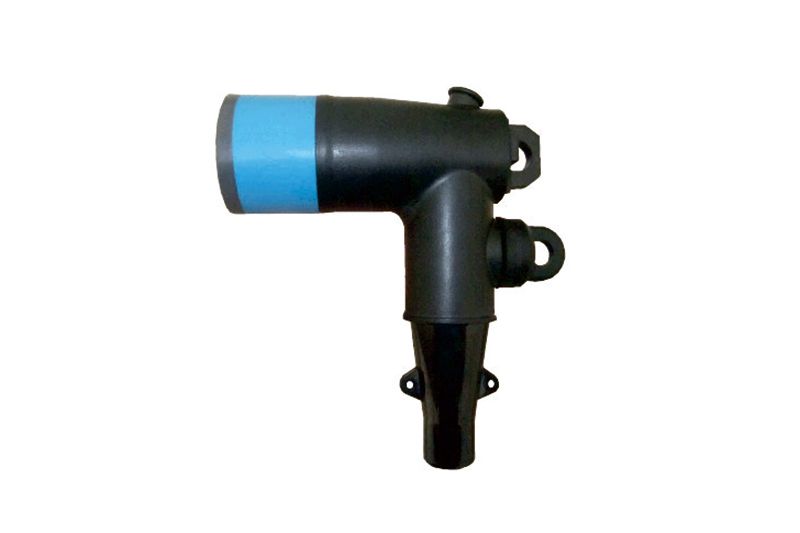

Изоляционный T-образный адаптер 200А
Подходит для электрических систем американского стандарта 200А. Широко используется в трансформаторах американского типа, кольцевых основных блоках, кабельных ответвлениях, подземных трансформаторах и высоковольтных электрических соединениях с другим электрооборудованием. К совместимым соединительным устройствам относятся одинарная проходная втулка, двойная проходная втулка, ввод200 А для сборной шины, и т. д. Соответствует стандарту конструкции проходной втулки 200А IEEE 386.
- Высокое качество сырья из EPDM-каучука обеспечивает надёжную изоляцию и защиту с мощными механическими свойствами.
- Улучшенная изоляция, герметизация и экранирование.
- Хорошая сжимаемость.
- Испытательная точка может быть установлена с дополнительным электрическим дисплеем или индикатором неисправности, отображающим состояние заряда и неисправности.
- Дугогасительные функции в качестве выключателя нагрузки для проведения или отключения тока 200A, за исключением отключения тока во время неисправности.
- Оптимизированная структура электрического поля и однородный внешний экранирующий слой, с сопротивлением заземления менее 5000Ω, эффективно удерживает электрический потенциал внешней поверхности кабельного разъёма на нулевом уровне для обеспечения безопасности оператора.
- Компрессионное уплотнение с помощью трубки холодной усадки между концом разъёма и кабелем предотвращает проникновение влаги в кабель. Соответствует требованиям промышленного стандарта IEEE 386-2006.
| Класс напряжения | 15кВ | 24кВ |
| Непрерывный ток | 200А | 200А |
| Выдерживаемое напряжение переменного тока | 42кВ/5мин | 54кВ/5мин |
| Частичный разряд | 15 кВ, ≤ 10 пКл | 26,8 кВ, ≤ 10 пКл |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 95кВ | 125кВ |
| Коммутационный ток | 14,4кВ, 200А, 10 раз | 26,3кВ, 200А, 10 раз |
| Сопротивление экрана | 5000 Ом | 5000 Ом |
| Поперечное сечение кабеля | 25-120мм² | 25-120мм² |

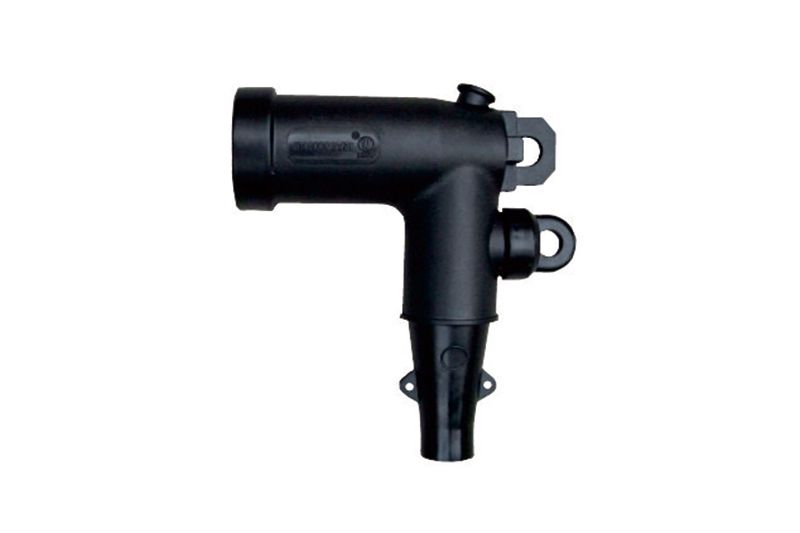

Изоляционный T-образный адаптер 25кВт 200A
Применение

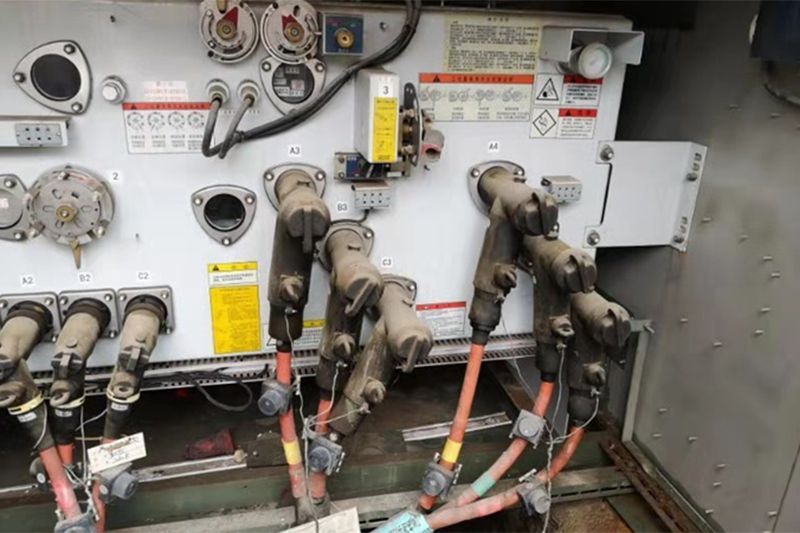

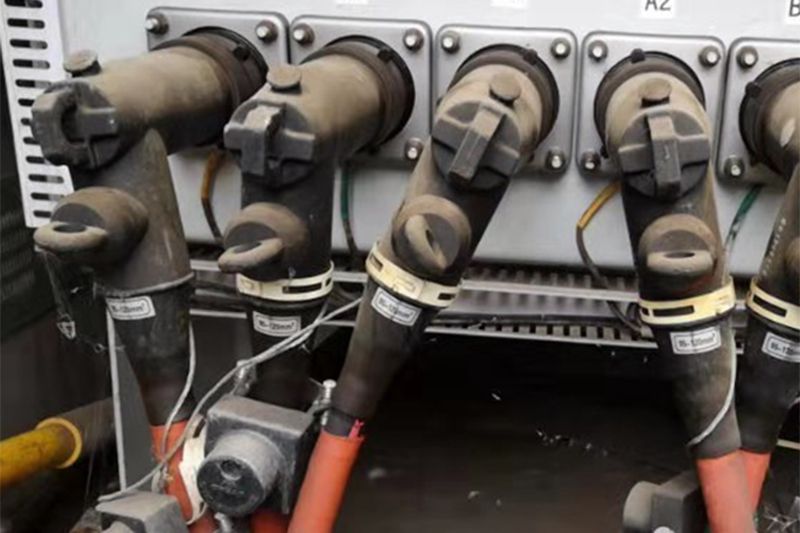

Подходит для энергосистем на 25 кВ и ниже по американским стандартам. Адаптер соединяет кабели и электрическое оборудование, такое как главные блоки кольцевой сети, кабельные ответвительные коробки, трансформаторы, распределительные устройства и т. д., обеспечивая полностью изолированное электрическое соединение между кабелями и оборудованием, создавая систему кольцевой сети.
Стандарт и размеры
Соответствие американским требованиям IEEE386
| Номинальное напряжение (U0/U) | 15,2/26,3кВ |
| Непрерывный ток | 200А |
| Выдерживаемое напряжение переменного тока | 40кВ за 1мин |
| Частичный разряд | 19кВ,≤3пК |
| Импульсное выдерживаемое напряжение (10 раз для каждой полярности) | 125кВ |
| Коммутационный ток | 26,3кВ, 200А, 10 раз |
| Сопротивление экрана | ≤5000 Ом |
Обеспечивает полностью экранированное разъёмное соединение при соединении с подходящими эпоксидными втулками. Обладает отличными механическими свойствами. Доступны индивидуальные услуги OEM, такие как лазерная печать названия компании-клиента на поверхности продукта.
