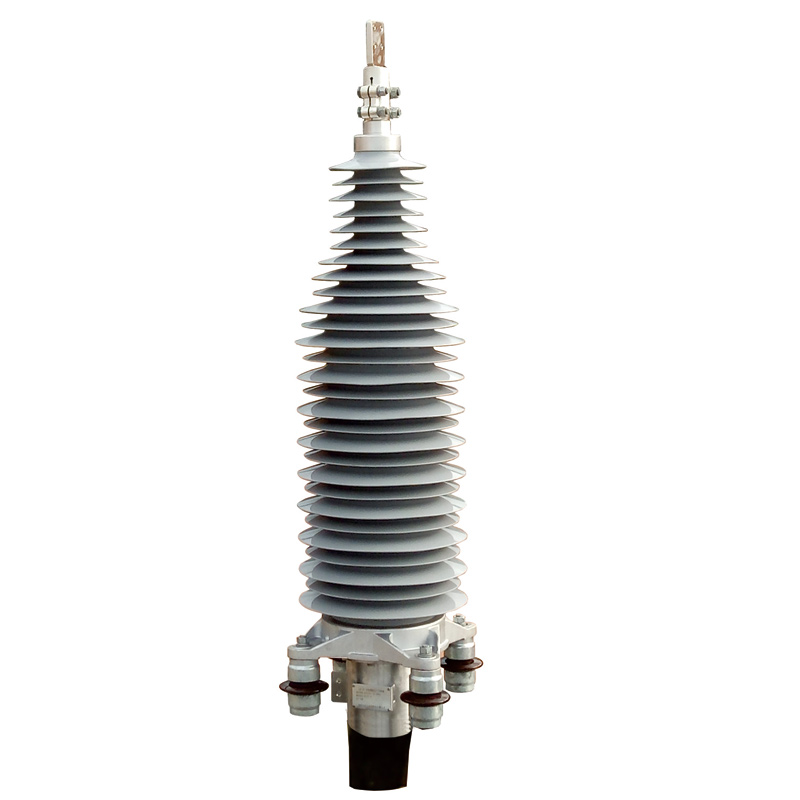

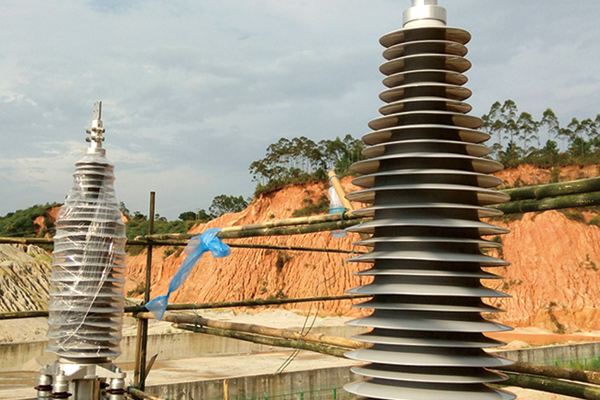

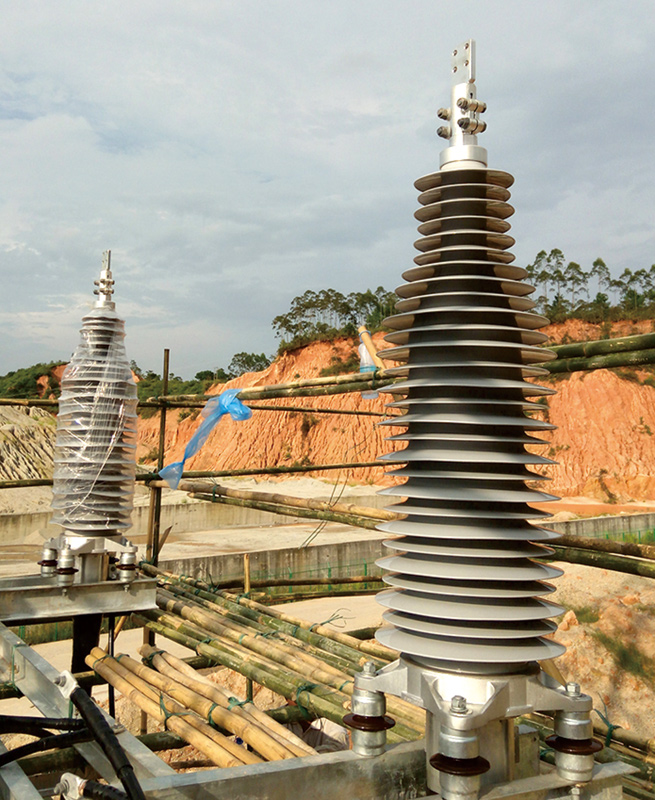

Композитная муфта сухой усадки, 72.5 кВ-126 кВ
Область применения
- Концевая втулка соединяет кабель штекерным способом, что упрощает установку и техническое обслуживание;
- Внешняя часть концевой втулки защищена дождевиками из силиконовой резины, обеспечивающими защиту от загрязнения, ультрафиолетовых лучей, старения и взрыва;
- Длина разделки кабеля составляет одну треть длины обычной внешней втулки, что значительно сокращает время монтажа;
- В муфте нет изоляционных жидкостей, что исключает любую утечку;
- Стандарт испытаний IEC 60840 и GB/T 11017
Общие сведения
- Модель: WYJZWFGC4
- Подходит для использования вне помещений с классом загрязнения IV
- Номинальное напряжение: 72,5 кВ (применимо к 120-800 мм²)
126 кВ (применимо к 240-800 мм²)
Технические характеристики кабельного наконечника
| Макс. линейное напряжение | Номинальное сечение кабеля | Расстояние между проушинами C (мм) | Соединительное отверстие наконечника Q (мм) | Ширина зажимной части кабельного наконечника D (мм) | Длина зажимной части кабельного наконечника L (мм) |
| 72.5 кВ | 120 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 | |
| 126 кВ | 240 мм2-400 мм2 | 35 | 14 | 63 | 80 |
| 500 мм2-800 мм2 | 45 | 14 | 80 | 100 |

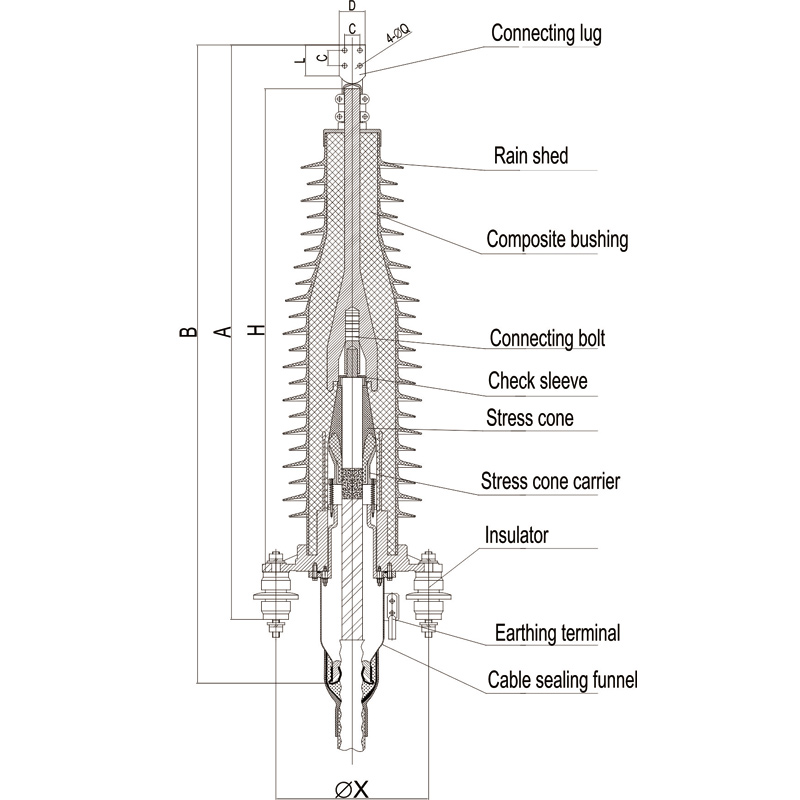

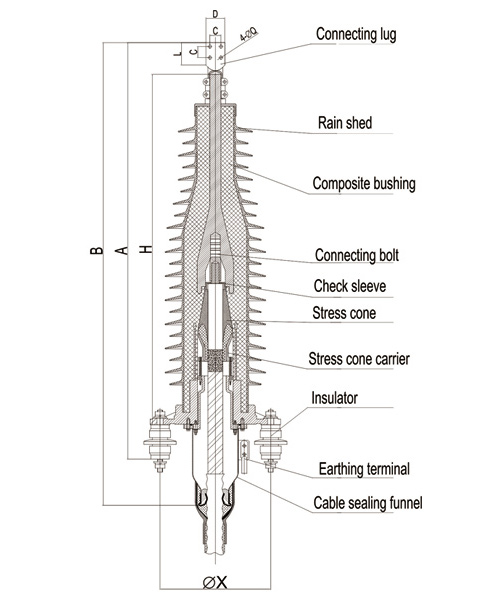

Размеры заделки кабеля
| Макс. линейное напряжение | H (мм) | А (мм) | B (мм) |
| 72.5кВ | 1420 | 1715 | 1930 |
| 126кВ | 1420 | 1715 | 1930 |

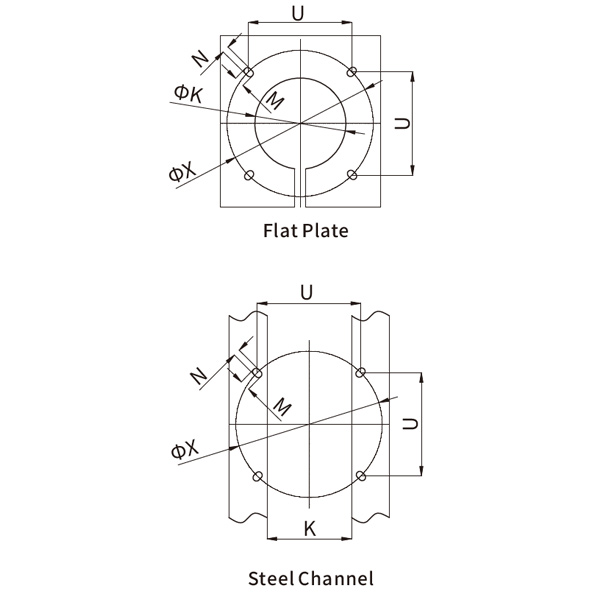

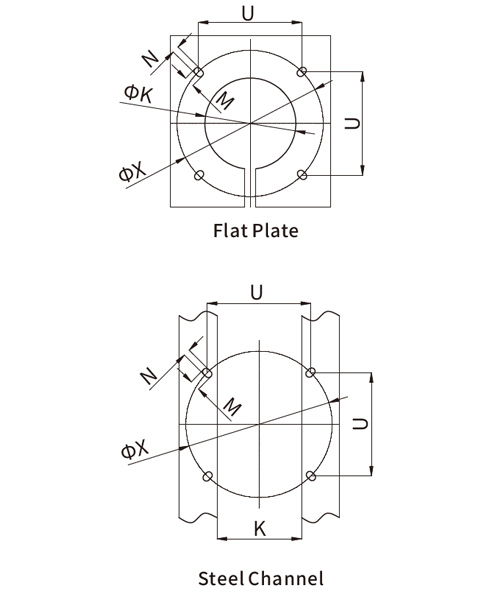

Монтажные размеры опорной пластины
| Макс. линейное напряжение | N (мм) | М (мм) | К (мм) | U (мм) | X (мм) |
| 72.5кВ-126кВ | 21 | 30 | 270 | 318 | 450 |
Обратите внимание при размещении заказа:
- Конфигурация кабеля и площадь поперечного сечения заземляющего провода должны быть указаны при заказе.
- Свяжитесь с нашим менеджером по продажам для обсуждения любых особых требований перед размещением заказа.
Компания Woer Electric уже 20 лет занимается разработкой, производством и продажей аксессуаров для силовых кабелей и термоусаживаемых трубок. Мы можем изготовить на заказ термо- и холодноусаживаемые аксессуары в соответствии с вашими уникальными требованиями к заделке и соединению кабелей. Наш ассортимент термоусаживаемых трубок включает в себя комплекты для соединения кабелей, термоусадочные кабельные соединения, формы для холодной усадки, комплекты для оконцевания в термоусадке и многие другие виды аксессуаров для телекоммуникационных кабелей и силовых кабельных трубок. Выбор подходящих кабельных аксессуаров среди множества предлагаемых на рынке является непростой задачей. Наша команда экспертов по кабельным аксессуарам будет рада помочь, если вам нужна помощь в поиске подходящих кабельных аксессуаров для ваших типов кабелей.
